QUADRI ELETTRICI ATEX


QUADRI ELETTRICI   (per controllo di processo di resistenze elettriche)

Su specifica del cliente e dei requisiti dell’impianto a bordo del quale verrà installato il riscaldatore elettrico di nostra produzione (scambiatore di calore elettrico), realizziamo quadri elettrici di controllo con svariate funzioniper il controllo dei nostri riscaldatori. Questi quadri sono adatti ad essere installati sia Indoor che Outdoor; apparecchiature complete in ogni dettaglio e caratteristica tecnica, sia  in termini di controllo della potenza  che di controllo del processo.

L’ampia esperienza maturata nel settore del riscaldamento elettrico ci ha permesso di progettare, creare ed ottimizzare efficaci soluzioni di controllo del processo in vari settori di applicazione, così come nell’Oil & Gas in diverse nazioni anche extraUe, sia per installazione in area sicura che in atmosfera esplosiva (Zona 2 e Zona 1), fornendo ai nostri clienti anche il servizio di commissioning attraverso nostro personale altamente specializzato.

A seguire, indichiamo alcune tra le più importanti funzionalità che possiamo fornire a bordo dei nostri quadri elettrici:

  • Quadri elettrici di svariata dimensione in funzione dei dispositivi di controllo da installare a bordo impianto, anche per controllo in remoto, adatti ad impiego Indoor ed Outdoor.
  • Quadro-Armadio di contenimento in materiale Acciaio al Carbonio verniciato in RAL 7032  – IP 55  oppure in Acciaio Inox, per installazione fissa oppure mobile.
  • Loop di regolazione
  • Diagnostica interna, Interfaccia di allarme, Spie di funzionamento e supplementari di allarme
  • Pannello di controllo  con pulsanti di accensione/spegnimento ed altri comandi interamente cablati, morsettiere, etc.
  • Comando di regolazione da esterno tramite PLC/DCS; parecchie delle nostre applicazioni si basano su sistemi di controllo a PLC con scambio dati a DCS attraverso Bus di campo
  • Sistema di ventilazione/raffreddamento. A richiesta, è possibile equipaggiare il quadro elettrico con una o più unità supplementari di condizionamento aria
  • Collaudo con carico ridotto e fotografia dell’onda di uscita
  • Dispositivi di controllo della temperatura di lavoro (termometri analogici e digitali)
  • Taglie di potenza da pochi kW a diversi MW (ad esempio quadri di controllo per potenze complessive fino a 5 o 6 Megawatt), anche composte da più moduli collegati in serie
  • Tensioni fino a 690V
  • Controllo di potenza erogata completamente attraverso ad  SCR oppure di tipo misto
  • A richiesta, è anche possibile dotare il quadro elettrico di modulatori di potenza analogici 6A  70V mono-fase a comando manuale incorporati in custodia IP56 oppure relé statici digitali con possibilità di comando in locale o in controllo remoto. Trattasi di gruppi statici di potenza (tiristori o SCR) mono-fase o tri-fase, forniti con o senza dissipatore, nel range con segnale 0-10V16A , oppure fino a 160A e 250A.
  • Siamo, inoltre, in grado di fornire applicazioni SIL 2 e  SIL3 su alcune catene di controllo

Quando richiesto abbiamo realizzato apparecchiature per installazione in atmosfera esplosiva, in presenza di aree  classificate come Zone 2 e Zone 1 , perlopiù di soluzione EEXp.

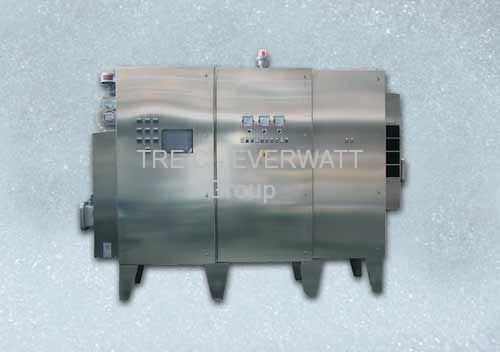

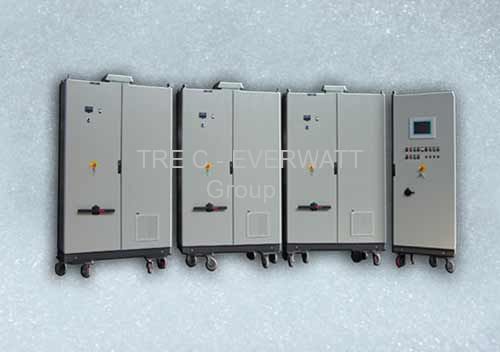

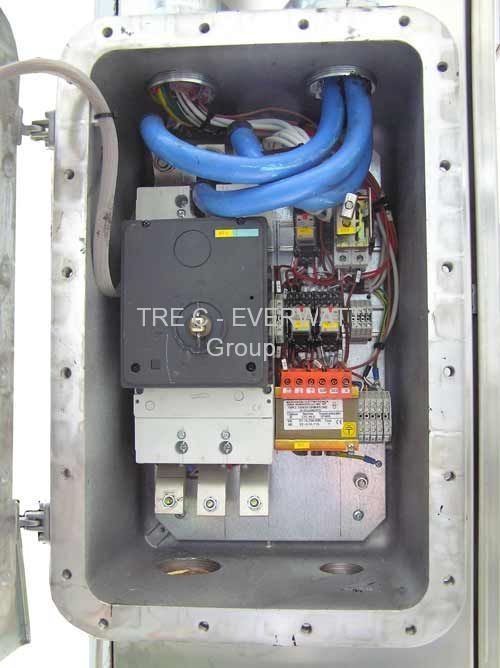

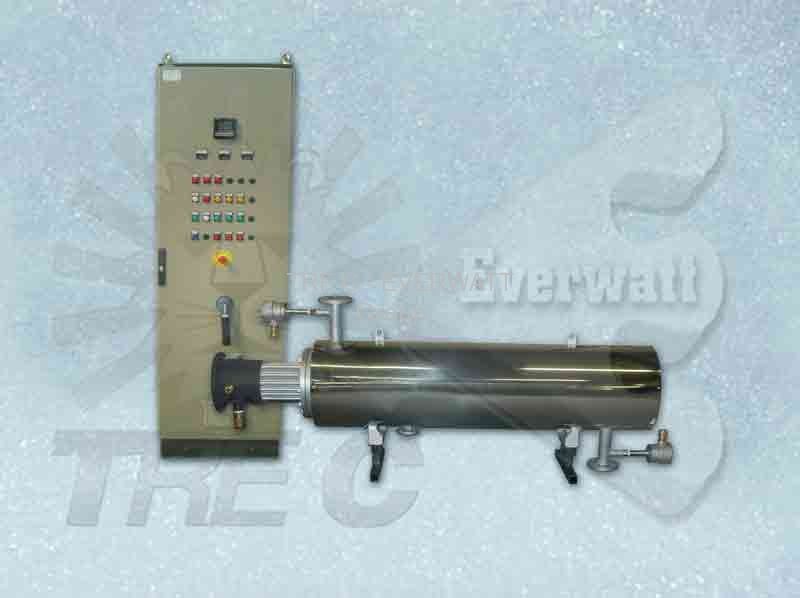

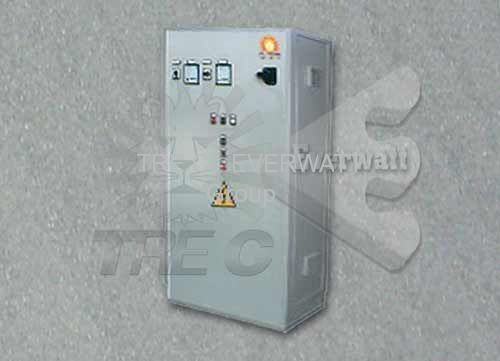

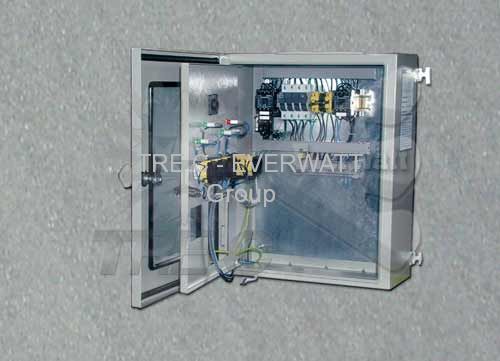

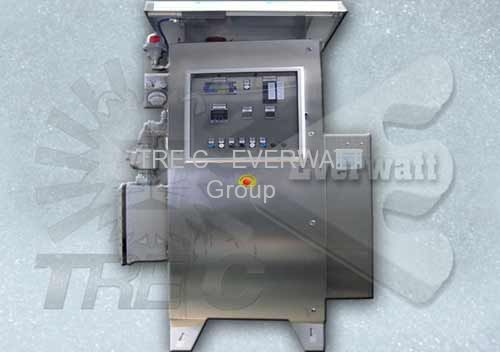

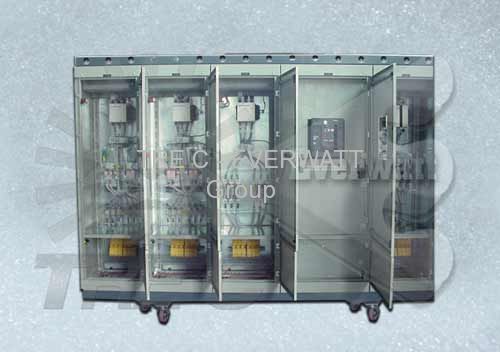

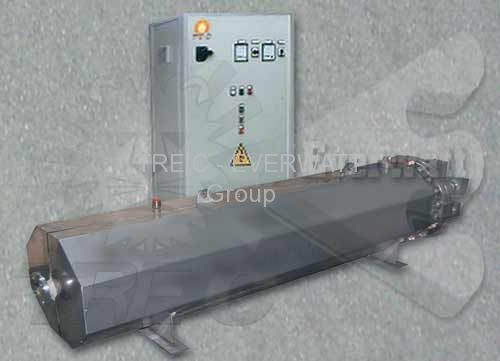

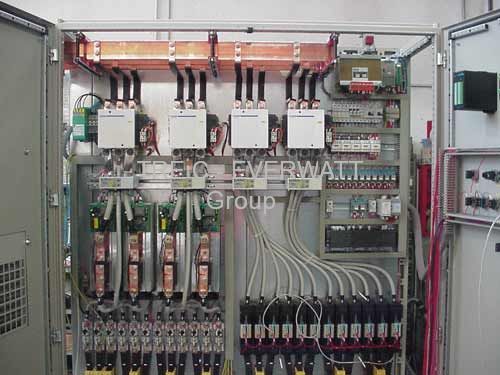

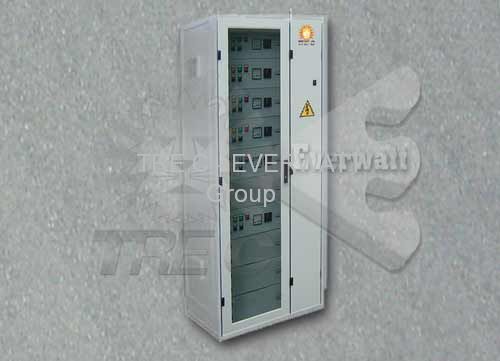

Alcuni esempi:
