Resistenze su Flangia ATEX per immersione


RISCALDATORI ATEX su FLANGIA per immersione

CARATTERISTICHE GENERALI:

Le resistenze elettriche su flangia ATEX per immersione sono realizzate per svariate applicazioni industriali nel riscaldamento di fluidi liquidi con specifico impiego in atmosfera esplosiva.

Inoltre, questa tipologia di riscaldatori garantisce ottimamente elevate prestazioni ed efficienza nel mantenimento in temperatura di elevati volumi di fluidi (acqua, olii industriali come olio combustibile o olio termico, gas e aria) il cui processo termico avviene in presenza di ambienti a rischio esplosione.

Gli elementi riscaldanti che ne compongono il fascio tubiero possono assumere svariate forme e pieghe che li rende atti ad essere installati agevolmente anche a bordo di serbatoi, cisterne o condotti tubieri, sia in posizione orizzontale che verticale,  per il riscaldamento diretto o indiretto di fluidi gassosi destinati ai più illimitati impieghi nei principali settori industriali.

L’utilizzo di materiali di prima qualità all’interno del nostro ciclo produttivo, permette alle resistenze elettriche corazzate su flangia in certificazione ATEX di nostra produzione di raggiungere anche elevate temperature di esercizio ed una vita operativa utile di medio-lungo termine.

IMPIEGO

Progettati per lavorare in condizioni anche estreme in presenza di atmosfera esplosiva, all’interno di tubazioni, cisterne o serbatoi in pressione, per riscaldamento diretto o indiretto di aria e gas, questa tipologia di riscaldatori elettrici ATEX su flangia garantisce un ottimale scambio termico, anche in dimensioni molto compatte.

Per garantire la progettazione di un efficiente riscaldatore elettrico ATEX montato a processo tramite attacco flangiato è necessario conoscere i seguenti parametri tecnici:

  • Luogo/Ambiente di installazione (Area di installazione categoria secondo cod. ATEX e classe temperatura – vedi tabella sotto riportata)
  • Dimensioni max. di ingombro del serbatoio/cisterna che dovrà ospitare il riscaldatore
  • Tipo Fluido da riscaldare (in dettaglio le sue caratteristiche fisiche, chimiche e termodinamiche)
  • Temperatura di esercizioTemperatura di Progetto (indicato in Gradi Celsius – °C / oppure Gradi Fahrenheit – °F)
  • Pressione di esercizio e Pressione di Progetto (indicato in bar-g)
  • Portata fluido (flow-rate) indicata in Nm3/h oppure in Litri/min.

DATI TECNICI

Questa tipologia di riscaldatori è composta da un fascio tubiero formato da uno o più elementi elettrici riscaldanti di vario diametro, normalmente piegati a U o ad occhiello, perpendicolari all’uscita dei contatti elettrici oppure piegati a 90 gradi, che viene saldato a TIG oppure saldobrasato in lega d’argento su flange di vario formato in base agli standard UNI/DIN, ANSI, JSC, oppure su flange non-unificate di dimensione variabile su specifica del cliente, in funzione della pressione d’esercizio e della temperatura di lavoro.

La parte dei collegamenti elettrici viene ospitata all’interno di custodie o testate standard in alluminio pressofuso, acciaio al carbonio, o acciaio inox 304 e 316 aventi indice di protezione di livello IP65/IP66, classificate come testate antideflagranti certificate ATEX Ex-de, zona 21 e 22, per classe temp. T1-T6 ed impiego/installazione in atmosfera esplosiva (II2D Ex tb IIIC T 65°C/T450°C Db IP65).

Classe Temp. ATEX  /  ATEX Temp. Class
‘T6′: 85°C | ‘T5′: 100°C | ‘T4′: 135°C | ‘T3′: 200°C | ‘T2′: 300 | ‘T1′: 450°C
Lungh. Z.N.  /  Cold zone Lg. A B A B A B A B A B A B
300 mm T6 X T4 X T3 X T3 X T2 X T2 X
250 mm T6 X T4 X T3 X T3 X T2 X T2 X
200 mm T6 X T4 X T3 X T3 X T2 X
150 mm T6 X T4 X T3 X
100 mm T6 X T4 X T3 X
0 mm T6 X
Temp. Lavoro /  Working Temp. 0°C 100°C 150°C 200°C 250°C 300°C
Legenda:A = Classe Temp. / Temp. Class

B = Ex-proof head Temp.-proof allowance



(X)= Yes



()= Not

Equipaggiati con efficienti dispositivi di termoregolazione (termostati di controllo con scala di temperatura regolabile, a riarmo automatico o manuale o, in alternativa, termostati di sicurezza di pelle con cut-out di intervento, termoresistenze PT100 e/o termocoppie “J” o “K”), idonei a proteggere il riscaldatore da rischio di surriscaldamento e da un eventuale suo prematuro danneggiamento. A bordo della testata dei collegamenti elettrici, in funzione delle esigenze specifiche del cliente, vengono opportunamente dimensionati anche gli ingressi di alimentazione elettrica (passo metrico ‘M’, conico ‘Gk’ o ‘NPT’) in base al numero degli elementi installati, della potenza e dell’amperaggio che determina la sezione dei cavi.

Il carico superficiale (W/cm2) di questi tipi di resistenze elettriche ATEX su flangia viene opportunamente deciso, di volta in volta, in funzione delle condizioni di impiego e del tipo di fluido da riscaldare; oltre a questi fattori, anche la temperatura massima di esercizio e l’ambiente di lavoro sono variabili che influenzano direttamente la scelta del tipo di  materiale della guaina con la quale costruire il fascio tubiero di questi riscaldatori (Acciaio al Carbonio, Acciaio Inossidabile AISI304, AISI309, AISI 321, AISI 316L, Incoloy800-825, Inconel 600 o Titanio.

GUIDA ALLA SCELTA DEL CARICO SUPERFICIALE (W/cm2):

IMPIEGHI TIPICI

Tra le applicazioni più comuni in ambienti in presenza di atmosfere esplosive, troviamo:

  • Riscaldamento fluidi in convezione forzata (olio, acqua, olio diatermico, gasolio, ecc…) in atmosfera esplosiva ATEX
  • Riscaldamento fluidi in convezione forzata in atmosfera esplosiva ATEX
  • Impianti di cogenerazione in atmosfera esplosiva ATEX
  • Torri di affreddamento per impiego in presenza di atmosfera esplosiva.
  • Riscaldatori di Processo ATEX per impiego in piattaforme petrolifereOffshore” e per Impianti chimici in atmosfera esplosiva
  • Centrali nucleariImpianti di raffreddamento reattori nucleari in zona ATEX

PRODOTTO DI QUALITA’ CERTIFICATA

L’intero ciclo produttivo delle resistenze elettriche ATEX su flangia è sottoposto ai più rigidi controlli dimensionali ed a prove elettriche in accordo alle normative del nostro Sistema di Qualità Aziendale certificato ISO 9001:2015 ed in piena rispondenza  ai requisiti delle norme vigenti CEI/EN (Normative EN 60079-0:2009EN 60079-1:2007EN 60079-7:2007EN 61241-1:2004), ATEX94/9/CE ed, ove richiesto, PED97/9/CE.

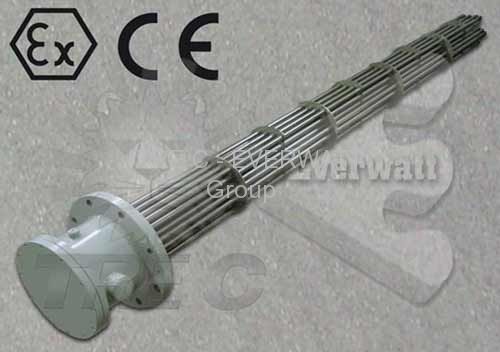

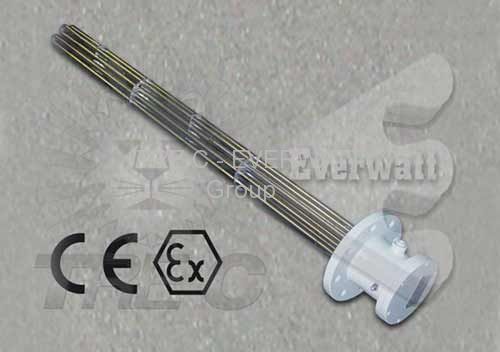

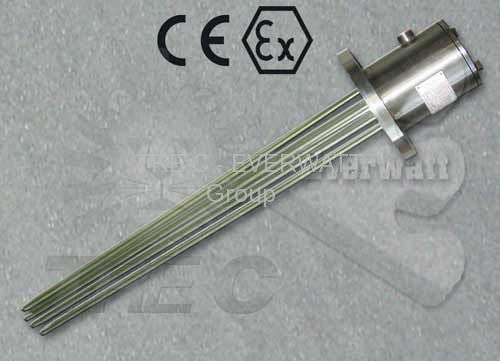

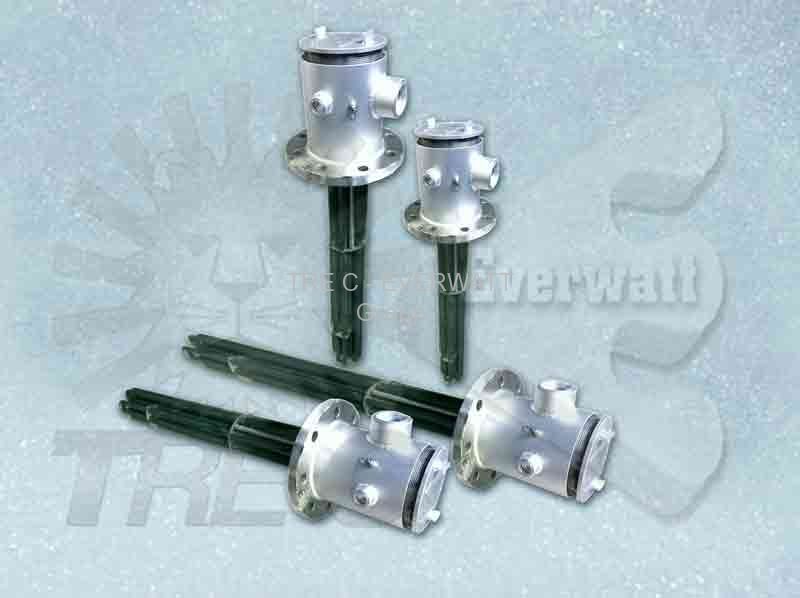

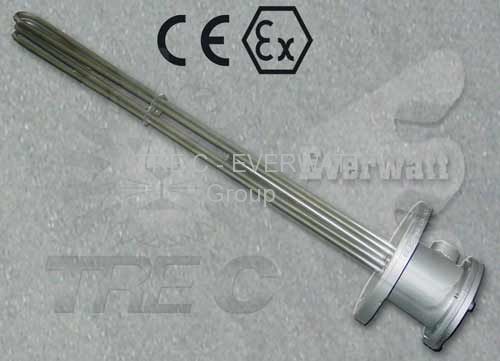

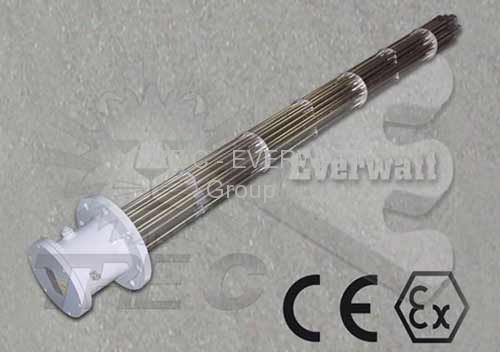

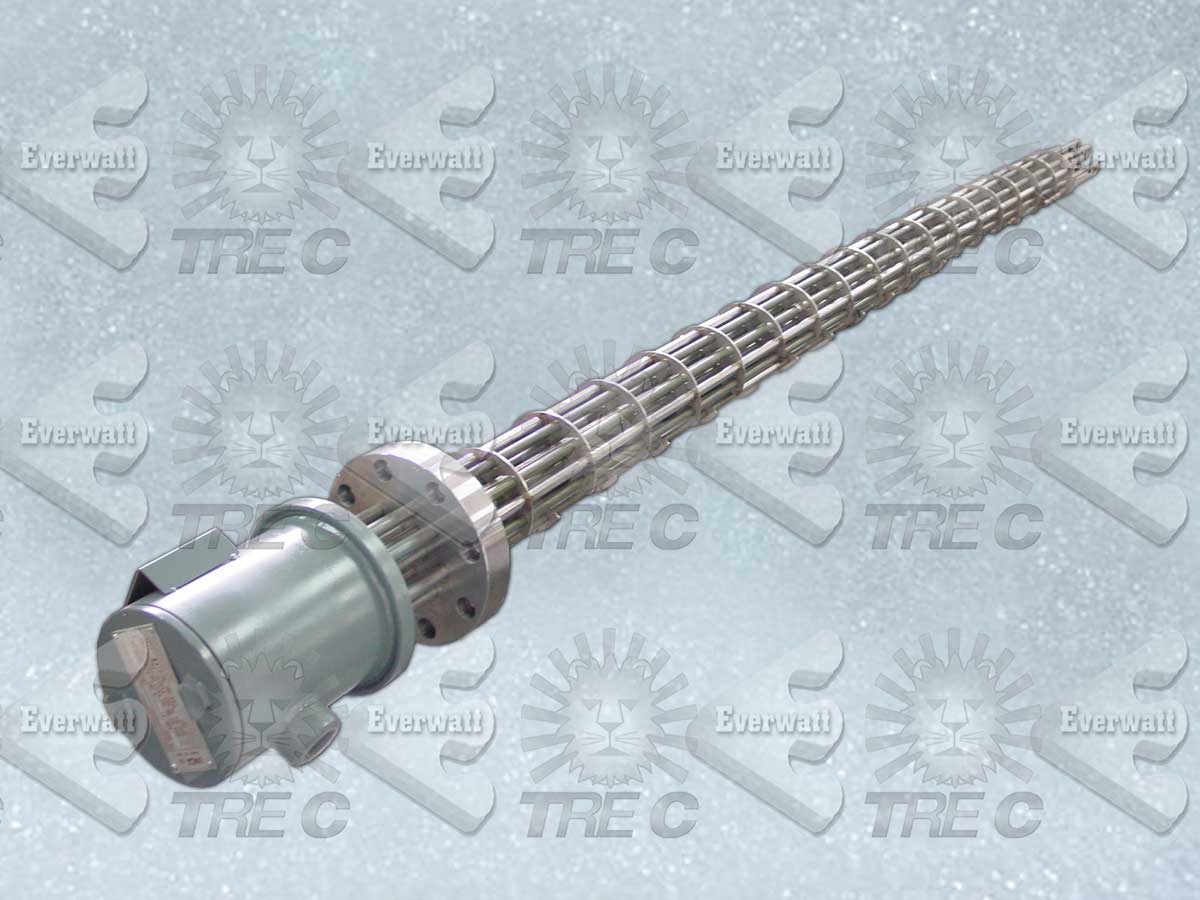

ALCUNI ESEMPI:


Richiedi preventivo
