Scambiatori di Calore per immersione


SCAMBIATORI DI CALORE ELETTRICI per liquidi (area sicura)

CARATTERISTICHE GENERALI:

Sono denominati scambiatori di calore elettrici per fluidi liquidi i riscaldatori elettrici installati a bordo di un contenitore cilindrico pressurizzato; sono realizzati per soddisfare le più svariate applicazioni industriali nell’ambito di riscaldamento di fluidi liquidi, quali soluzioni acquose e/o oleose (acqua, oli0, soluzioni in varia concentrazione). Questa tipologia di riscaldatori garantisce elevate prestazioni ed efficienza nel mantenimento in temperatura di elevati volumi di fluidi gassosi in circolazione forzata; gli elementi riscaldanti che ne compongono il fascio tubiero possono assumere principalmente forme a U, ad occhiello o a torciglione.

Questa tipologia di resistenze è progettata per installazione orizzontale e verticale, nel riscaldamento diretto di fluidi liquidi in circolazione forzata, così come per il riscaldamento indiretto di fluidi destinati ai più illimitati impieghi nei principali settori industriali.

Lo scambio termico è garantito dall’impiego di setti opportunamente progettati (solitamente diaframmi al 50% o al 75% o setti distanziali tagliati a laser)  per sfruttare al massimo il calore prodotto dalle resistenze elettriche con ridotta perdita di carico (in espressa in millimetri di colonne di acqua – mmH2O).

L’utilizzo di materiali di prima qualità all’interno del nostro ciclo produttivo, permette ai riscaldatori elettrici di processo di nostra produzione di raggiungere anche elevate temperature di esercizio ed una vita operativa utile di medio-lungo termine.

IMPIEGO

Questa tipologia di riscaldatori garantisce un ottimale scambio termico, anche in dimensioni molto compatte e, al tempo stesso, controllare con grande precisione la temperatura in uscita del fluido, soprattutto se la potenza viene gestita da un sistema di controllo SCR (Solid Control Relais).

Per garantire la progettazione di un efficiente scambiatore elettrico di calore è necessario conoscere i seguenti parametri tecnici:

  • Luogo/Ambiente di installazione (area sicura)
  • Tipologia fluido gassoso (aria o miscela di gas)
  • Dimensioni massime di ingombro del riscaldatore (resistenza + mantello termico) che dovrà ospitare il riscaldatore
  • Tipo Fluido da riscaldare (in dettaglio le sue caratteristiche fisiche, chimiche e termodinamiche)
  • Temperatura di esercizio e Pressione di lavoro
  • Temperatura di progetto e Pressione di Progetto
  • Portata del fluido gassoso (flow-rate) in Nm3/h
  • Velocità del fluido (aria o gas) in metri al secondo (m/s)
  • Temperatura ambiente
  • Temperatura in Uscita (del flusso d’aria trattato termicamente)
  • Densità superficiale (W/cm ²), ove nota

I collegamenti elettrici sono ospitati ed ermeticamente protetti all’interno di una o più  testate dei collegamenti elettrici aventi indice di protezione IP55, IP65/67.

Gli elementi riscaldanti corazzati installati a bordo di questi riscaldatori speciali sono, inoltre, disegnati e posizionati con un preciso lay-out, in modo da renderne ottimale lo scambio termico.

Ogni elemento viene saldato a TIG oppure saldobrasato in lega d’argento su flange unificate DIN, ANSI, oppure su attacchi flangiati di formato non-unificato di dimensione variabile in funzione della pressione d’esercizio e della temperatura di lavoro.

La temperatura di pelle sugli elementi  dipende dalla temperatura di uscita richiesta dalla specifica applicazione e dal carico superficiale ammesso dalla stessa  (W / cm ²) oltre, naturalmente al tipo di fluido da riscaldare e dalla sua velocità, misurata in metri al secondo (m/s ) oppure in metri-cubi/ora (m3/h).

La testata dei collegamenti elettrici è la zona più sollecitata dall’applicazione cui questi riscaldatori sono sottoposti.

Siamo in grado di realizzare riscaldatori di processo per aria marchiati CE, realizzate nel pieno rispetto delle recenti normative CEI e CENELEC.

Questa tipologia di riscaldatori elettrici di processo viene realizzata con materiali  di elevata qualità per quanto concerne il fascio tubiero riscaldante, in acciaio al carbonio, acciaio inox AISI304, AISI321, AISI316L, AISI316L S.S.,  Incoloy800, Incoloy825 ed Inconel.

Il serbatoio pressurizzato che ne ospita il fascio tubiero può essere in Acciaio al Carbonio, AISI304, AISI316 a giunto elettrounito o estruso o, in alternativa, in materiale speciale Superduplex SAF-2507 particolarmente idoneo per applicazioni aventi impiego marino.

La potenza può essere concentrata in uno o più stadi di alimentazione con i rispettivi ingressi a bordo testata dei collegamenti a passo Gas, metrico, BSP, NPT o Gk. anche adottati per le alimentazioni indipendenti dei dispositivi di termoregolazione installati a bordo riscaldatore.

Impieghi Tipici

  • Riscaldamento fluidi in convezione forzata (acqua, olio, olio diatermico, glicole) in atmosfera sicura
  • Riscaldamento fluidi in convezione forzata di fluidi liquidi in zona sicura
  • Impianti di cogenerazione
  • Riscaldamento indiretto o preriscaldo di fluidi liquidi di processo industriale all’interno di cisterne di stoccaggio.
  • Riscaldamento indiretto o preriscaldo di fluidi liquidi dell’industria petrolchimica, chimica e farmaceutica convogliati in cisterne di stoccaggio
  • Riscaldatori di Processo per impianti di trattamento termico di alimenti, centrali termiche di produzione vapore acqueo per produzione di energia elettrica
  • Riscaldamento di olio in circolazione forzata per industria produzione materie plastiche, cantieristica navale e industria aerospaziale
  • Riscaldamento di acqua in circolazione forzata per impianti di trattamento acque e separazione sostanze reflue

PRODOTTO DI QUALITA’ CERTIFICATA

L’intero ciclo produttivo dei nostri scambiatori di calore elettrici per liquidi è sottoposto ai più rigidi controlli dimensionali ed a prove elettriche in accordo alle normative del nostro Sistema di Qualità Aziendale certificato ISO 9001:2015 ed in piena rispondenza  ai requisiti delle norme vigenti CEI/EN.

DATI TECNICI

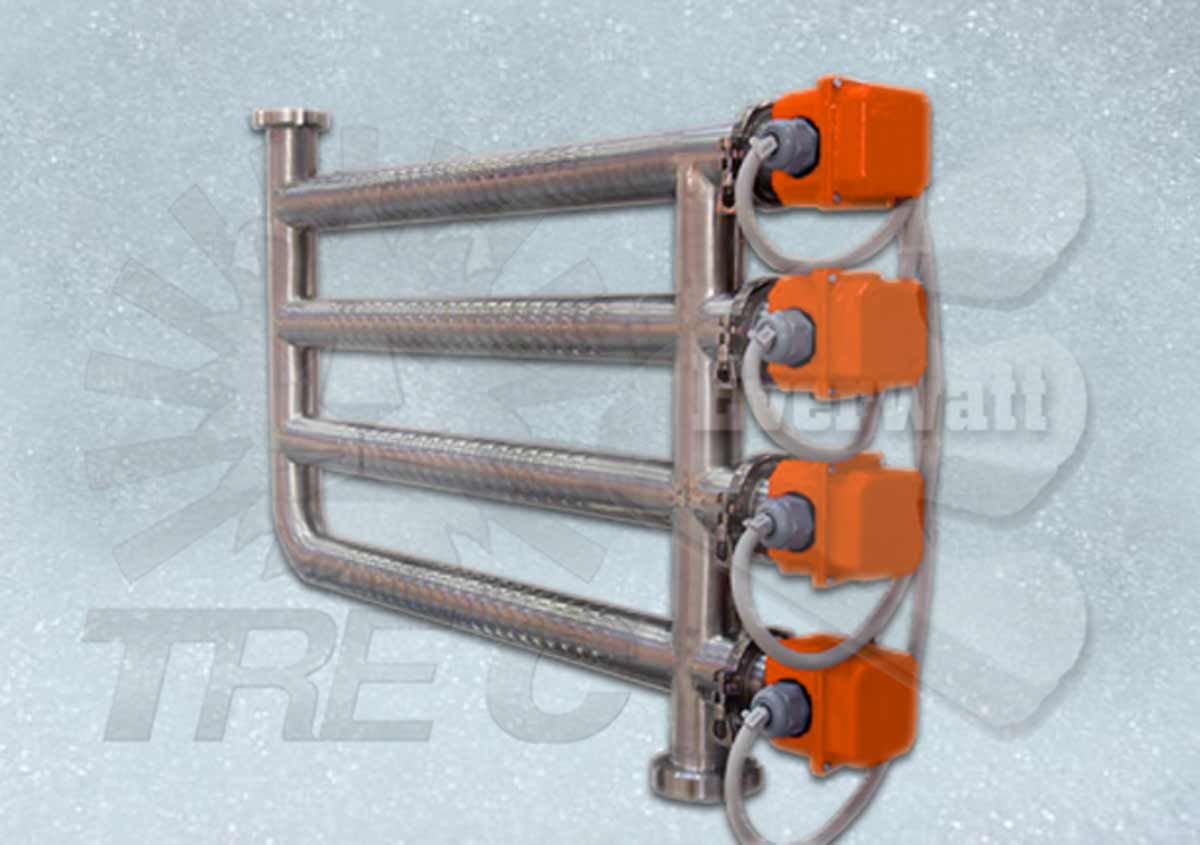

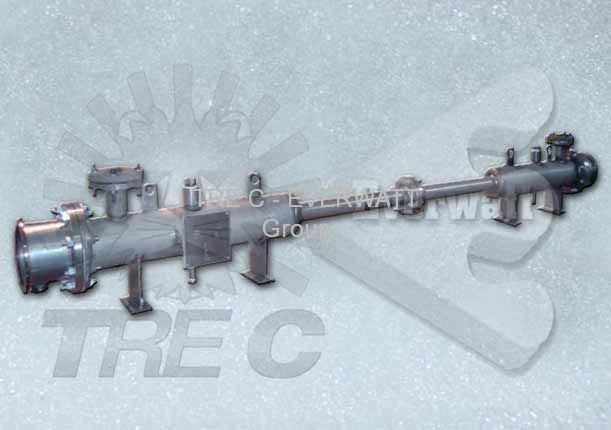

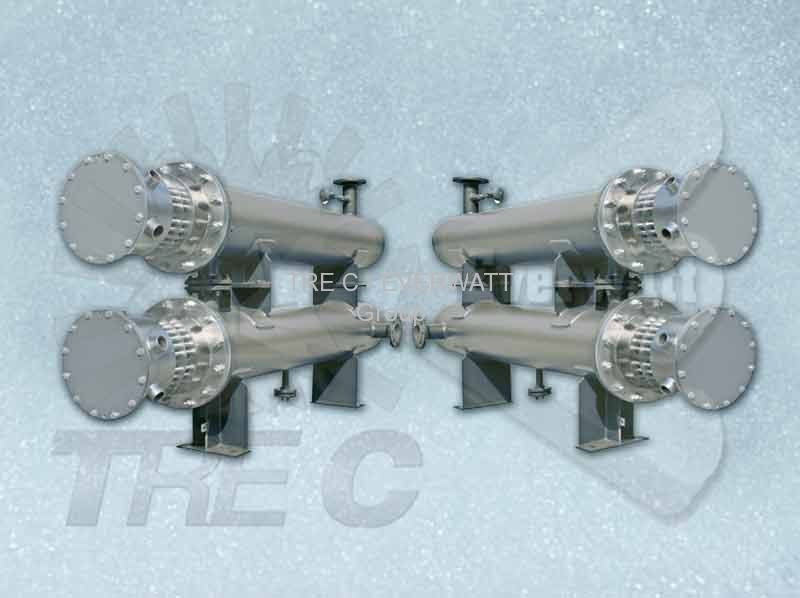

In funzione della specifica temperatura e della portata di aria da riscaldare è possibile configurare il design dello scambiatore elettrico di calore composto da uno o più serbatoi pressurizzati (anche opportunamente coibentati) collegati in serie tra loro e da una o più teste affiancate o collocate alle reciproche estremità del mantello come di seguito illustrato:

ScambiatoreScambiatore-singolo_doppia-testaScambiatore_doppia-testa

Questa tipologia di scambiatori di calore è opportunamente equipaggiata con efficienti dispositivi di termoregolazione (termostati di controllo con scala di temperatura regolabile, a riarmo automatico o manuale o, in alternativa, termostati di sicurezza di pelle con cut-out di intervento, termoresistenze PT100 e/o termocoppie “J” o “K”), idonei a proteggere il riscaldatore da rischio di surriscaldamento e da un eventuale suo prematuro danneggiamento. A bordo della testata dei collegamenti elettrici, in funzione delle esigenze specifiche del cliente, vengono opportunamente dimensionati anche gli ingressi di alimentazione elettrica (NPT o GAS) in base al numero degli elementi installati, della potenza e dell’amperaggio che determina la sezione dei cavi.

GUIDA ALLA SCELTA DEL CARICO SUPERFICIALE (W/cm2):

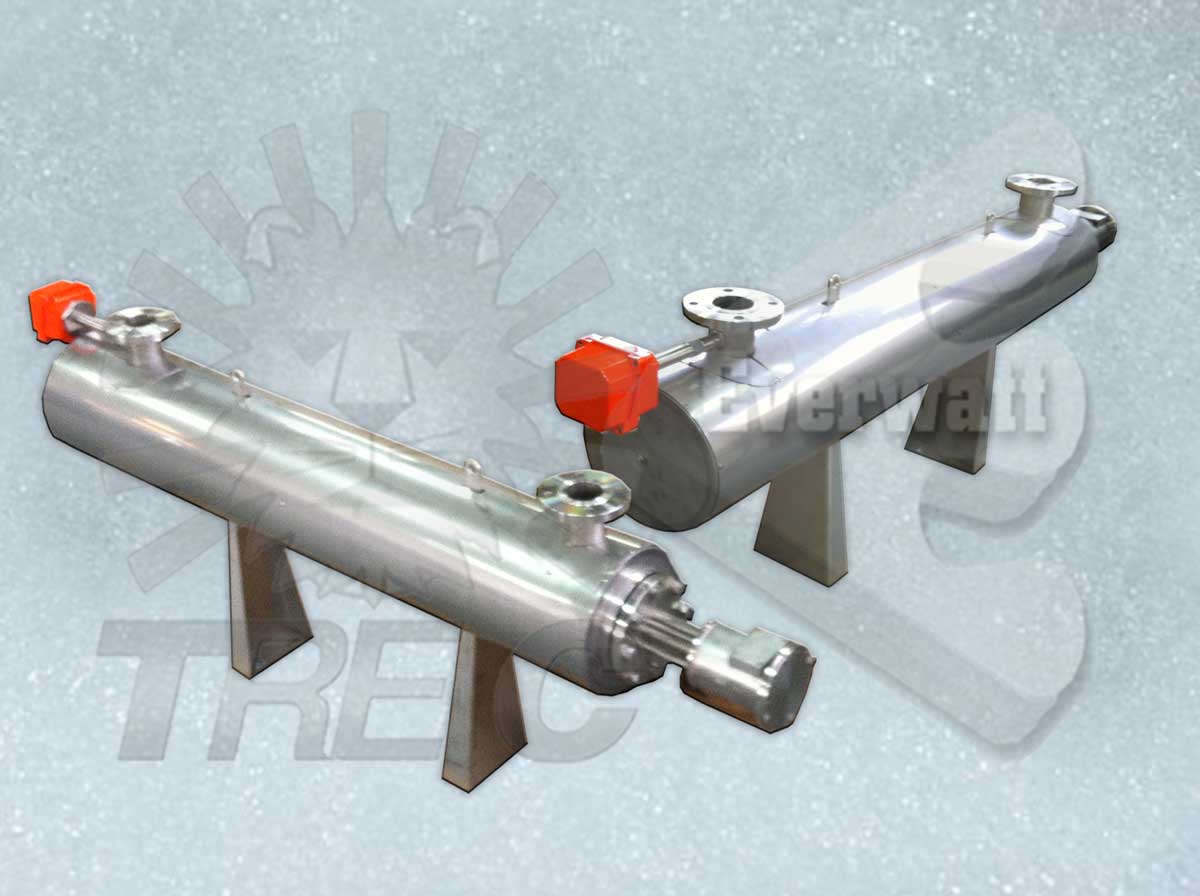

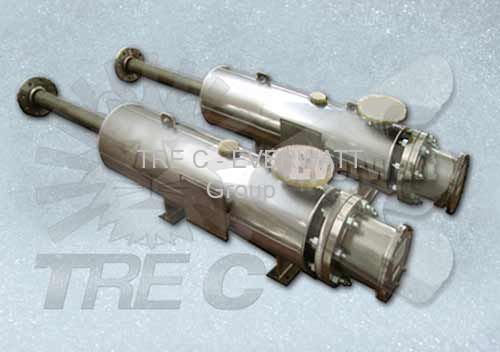

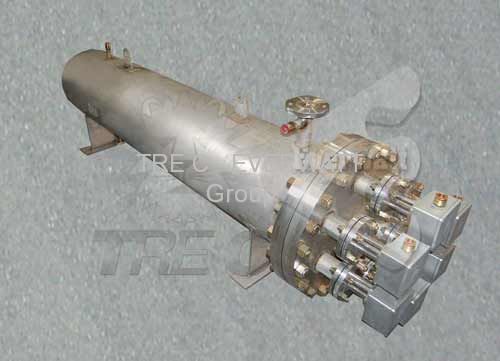

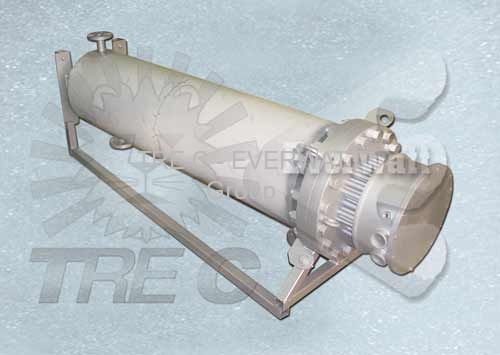

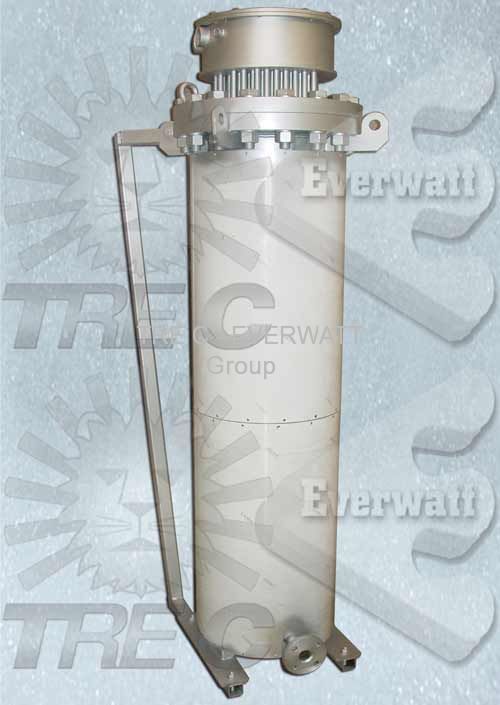

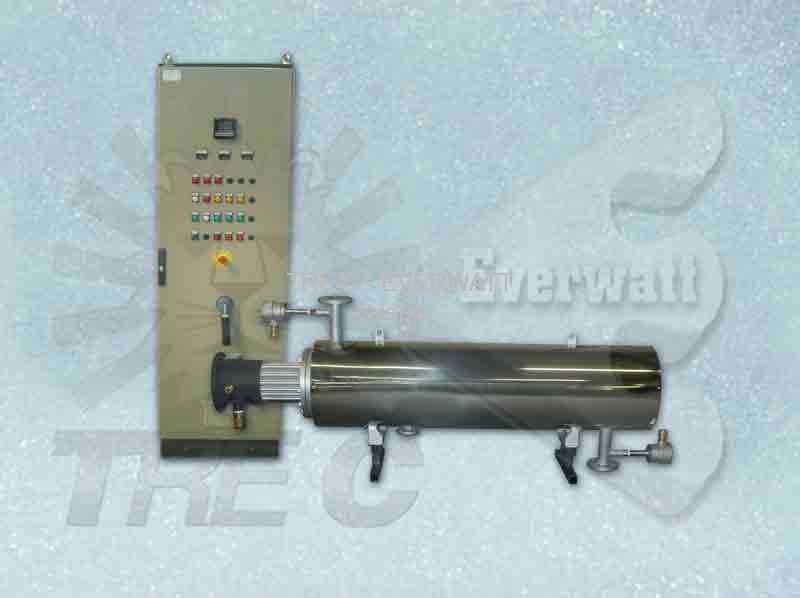

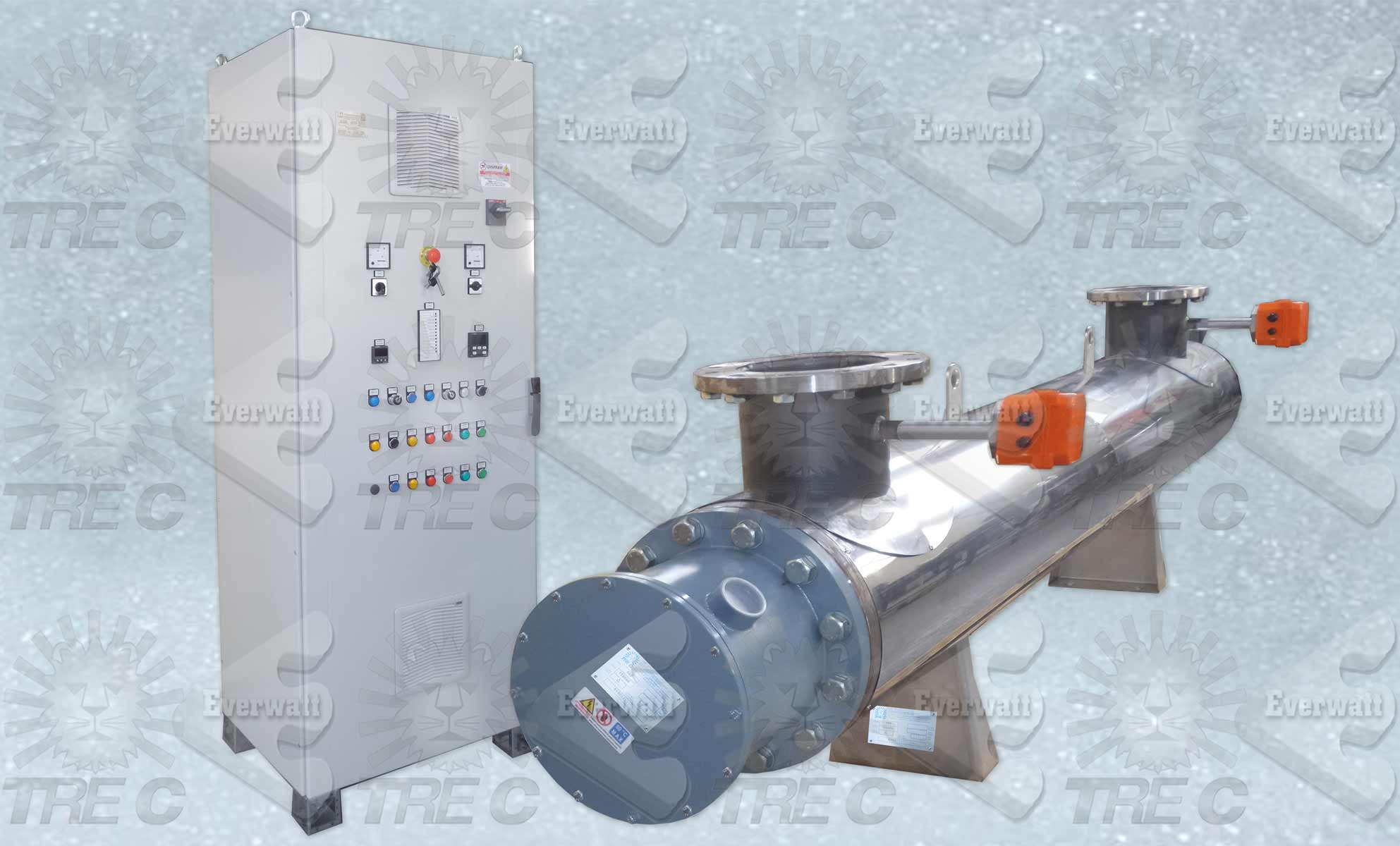

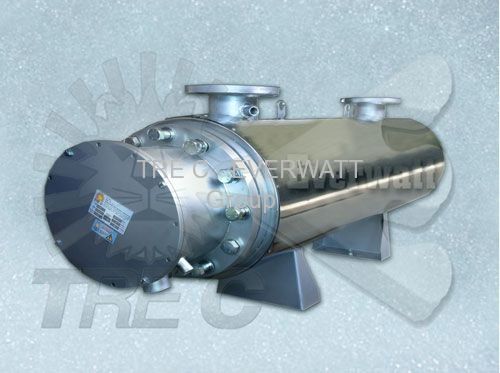

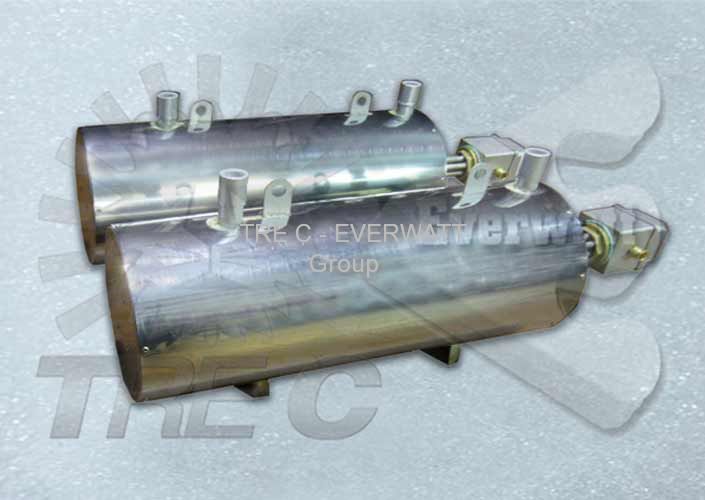

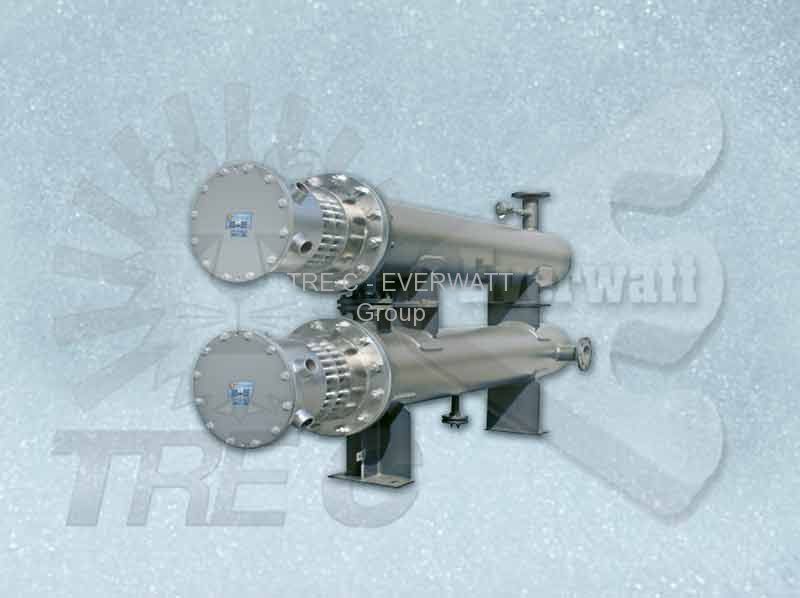

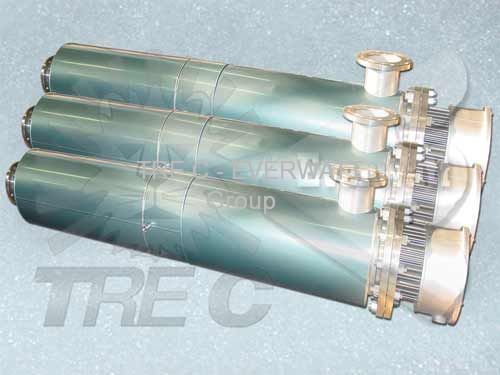

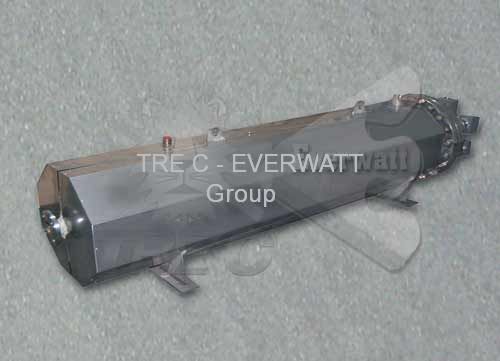

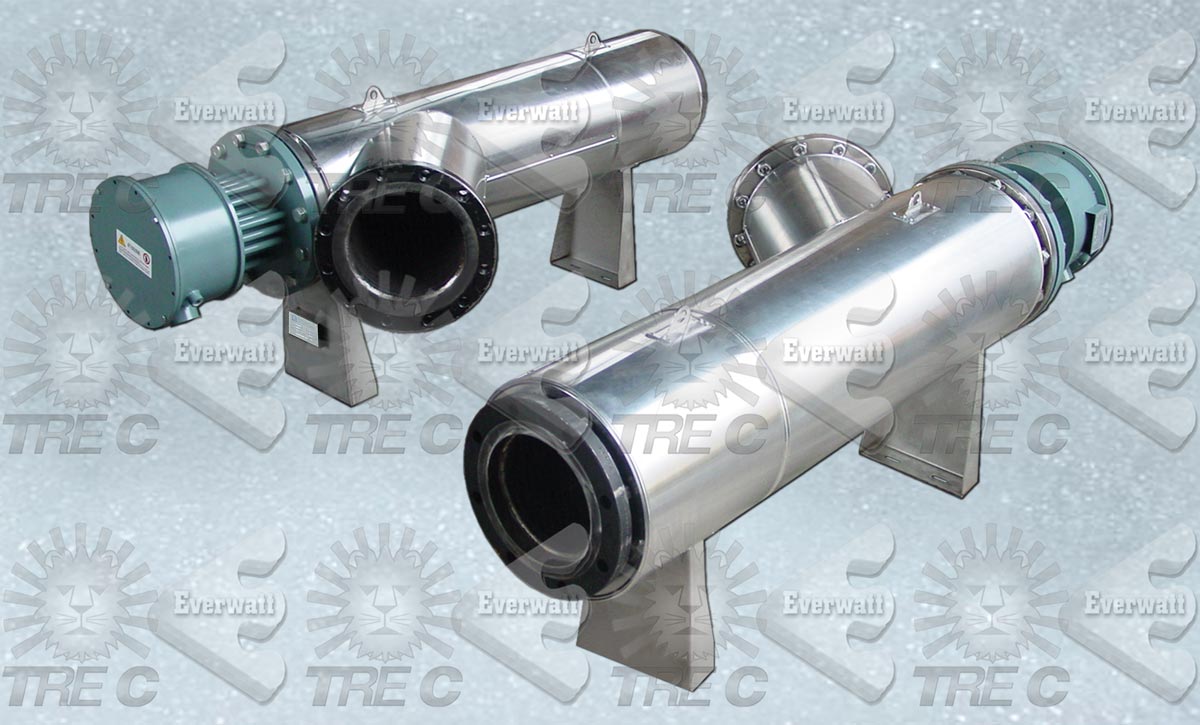

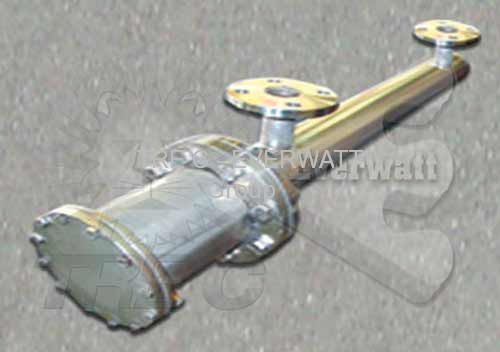

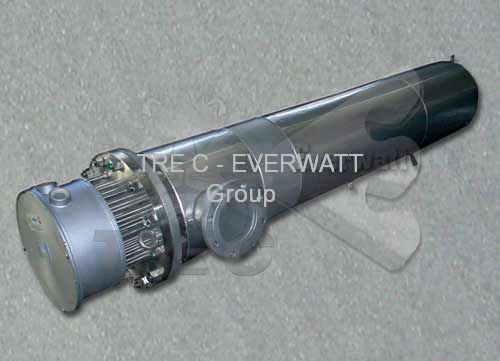

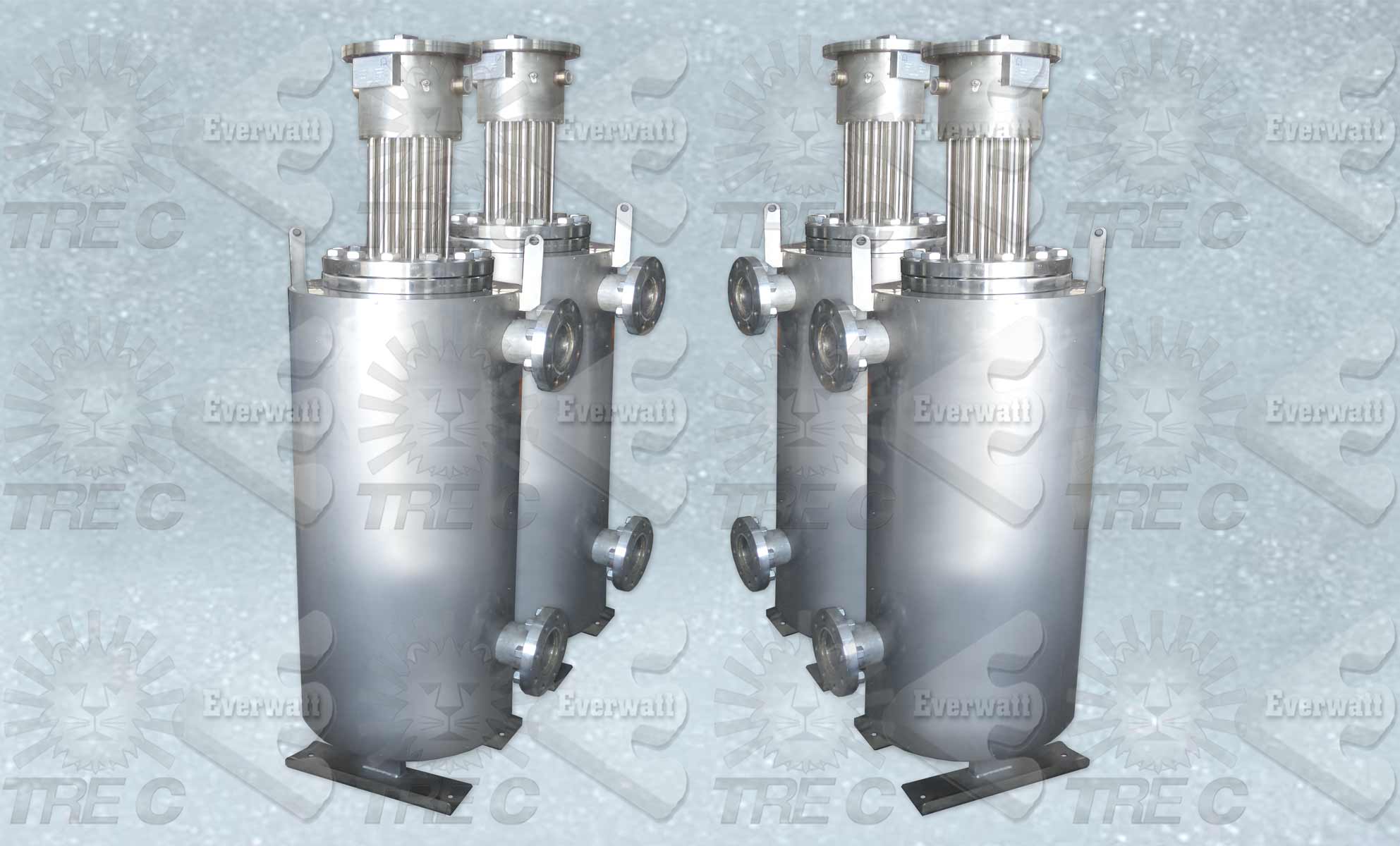

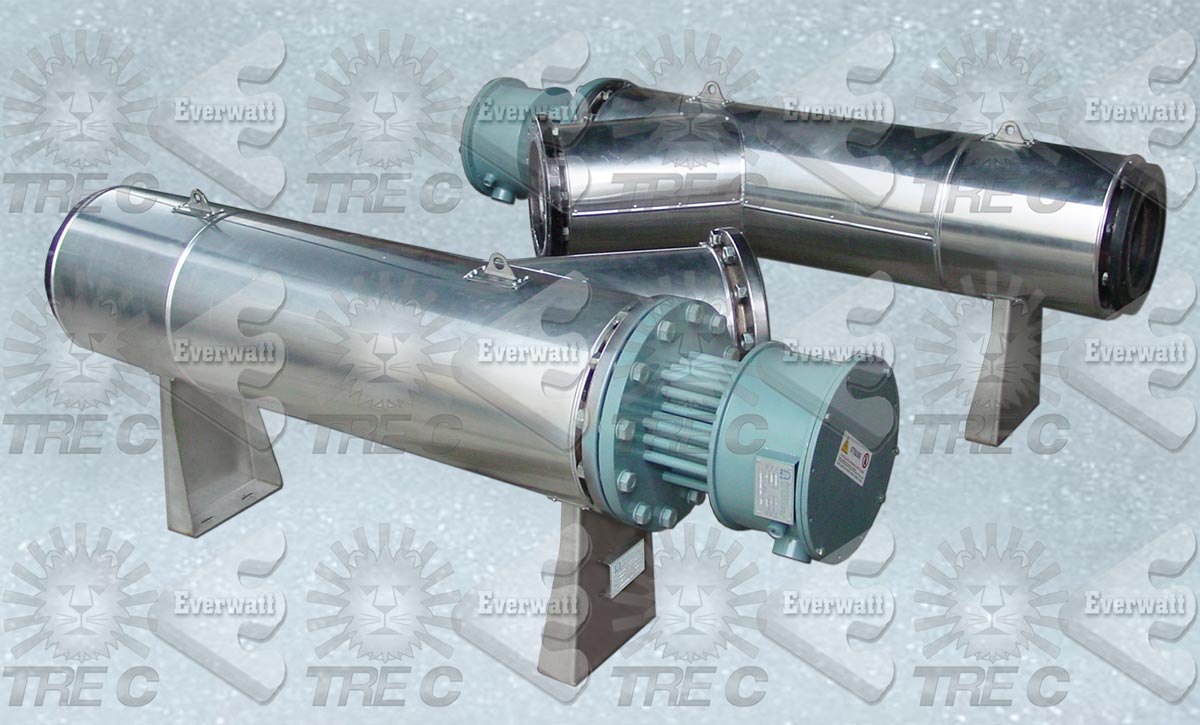

ALCUNI ESEMPI:
