Resistenze a Cartuccia su flangia per immersione


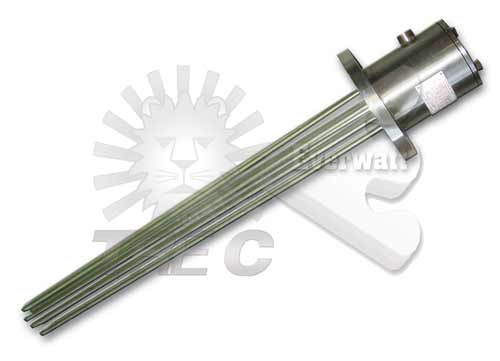

RESISTENZE a CARTUCCIA su FLANGIA per immersioneExplosion-proof-ATEX-Flange-Heaters_main

CARATTERISTICHE GENERALI:

Le resistenze a cartuccia su flangia sono realizzati per svariate applicazioni industriali nel riscaldamento di sostanze liquide.

noltre, questa tipologia di riscaldatori per immersione garantisce ottimamente elevate prestazioni ed efficienza nel mantenimento in temperatura di elevati volumi di fluidi (acqua, olii industriali come olio combustibile ed olio diatermico).

Gli elementi a cartuccia riscaldanti che ne compongono il fascio tubiero possono essere dritti oppure a 90 gradi; ciò li rende atti ad essere installati agevolmente anche sul fondo di cisterne o vasche, sia in posizione orizzontale che verticale,  per il riscaldamento diretto o indiretto di fluidi destinati ai più illimitati impieghi nei principali settori industriali.

L’utilizzo di materiali di prima qualità all’interno del nostro ciclo produttivo, permette alle resistenze elettriche corazzate a cartuccia su flangia di nostra produzione di raggiungere elevate temperature di esercizio ed una vita operativa utile di medio-lungo termine.

Flange-Cartridge-Heater_det

Grazie alla loro struttura compatta, è possibile installare al loro interno un’elevatissima densità superficiale (W/cm²), che gli consente di raggiungere anche temperature di esercizio molto elevate, grazie all’estrema vicinanza della spirale di filo resistivo alla parete interna della guaina che garantisce un immediato ed ottimale scambio termico con l’ambiente esterno, il che conferisce a questa tipologia di resistenze a cartuccia su flangia una vita operativa più duratura rispetto ai riscaldatori tradizionali corazzati, nonché un notevole risparmio energetico, un ottimo isolamento alla alte temperature, un’ottima resistenza agli shocks termici e meccanici e la possibilità di controllo diretto (versione con termocoppia interna).

DATI TECNICI

Il riscaldatore a cartuccia su flangia è costituito da un tubo di acciaio inossidabile all’interno del quale viene inserito un isolatore in ceramica resistente a variazioni di temperatura; al suo interno, viene inserita una o più spirali ripiegate ad U in filo resistivo di Ni-Cr 80/20 di una data sezione, in grado di garantire condizioni di lavoro ottimali in funzione della densità di potenza richiesta. A sua volta, la spirale viene immersa in polvere di Ossido di Magnesio (Mgo) opportunamente compattata.

Questi riscaldatori vengono alimentati tramite cavi flessibili di nichel puro isolati in PTFE e fibre di vetro; inoltre, possono essere costruiti in qualsiasi potenza, diametro, lunghezza, potenza e voltaggio a 1 e più circuiti, oltreché a potenza differenziata.

Possono essere equipaggiati con attacchi flangiati di ogni tipo, DIN, ANSI, o ogni altro standard, ma anche flange di dimensioni personalizzate su disegno. Inoltre, con protezioni flessibili, rigide, a gomito, ecc.

Le stesse possono essere costruite anche con termocoppia incorporata (modelli standard in stock con termocoppia tipo ‘J’), con protezioni speciali sui cavi, uscite dei cavi a 90° ed altre tipologie di finitura non-standard su specifica del cliente.

Inoltre, possono essere anche costruite con tratti freddi alle estremità oppure con tratti a potenza differenziata e con 2-3 circuiti ad alimentazione separata; tale finitura è specialmente adottata nella costruzione di resistenze elettriche a cartuccia su flangia di lunghezza superiore ai 500 mm con densità di potenza < 15 W/cm².

Per garantire la progettazione di un efficiente riscaldatore elettrico montato a processo tramite tappo filettato o flangia è necessario conoscere i seguenti parametri tecnici:

Questa tipologia di riscaldatori a cartuccia è composta da un fascio tubiero formato da uno o più elementi elettrici riscaldanti di vario diametro, aventi uscita dei contatti elettrici perpendicolare o con uscita di alimentazione a 90 gradi, che viene saldato a TIG su attacchi filettati NPT, GAS, Gk da 1″ a 2 pollici e mezzo o flange di vario formato secondo gli standard UNI/DIN, ANSI, JSC, oppure su flange non-unificate di dimensione variabile su specifica del cliente, in funzione della pressione d’esercizio e della temperatura di lavoro.

La parte dei collegamenti elettrici viene ospitata all’interno di testate standard in policarbonato, alluminio pressofuso, acciaio al carbonio, o acciaio inox 304 e 316 aventi indice di protezione di livello IP40, IP55, IP65, IP67 certificate resistenti all’ingresso di polveri e fluidi.

Il carico superficiale (W/cm2) di questi tipi di resistenze elettriche a cartuccia su flangia viene opportunamente deciso, di volta in volta, in funzione delle condizioni di impiego e del tipo di fluido da riscaldare; oltre a questi fattori, anche la temperatura massima di esercizio e l’ambiente di lavoro sono variabili che influenzano direttamente la scelta del tipo di  materiale della guaina con la quale costruire il fascio tubiero di questi riscaldatori (Acciaio Inox AISI304, AISI 321, AISI 316L, Incoloy800, Inconel 600). Equipaggiati al loro interno con accurati dispositivi di termoregolazione (termostati di sicurezza con cut-out fisso, e/o termocoppie “J” o “K”), idonei a proteggere il riscaldatore da rischio di surriscaldamento e da un eventuale prematuro danneggiamento, presentano una testata dei collegamenti elettrici ATEX avente ingressi di alimentazione opportunamente dimensionati (passo metrico ‘M’, conico ‘Gk’ o ‘NPT’) in funzione delle specifiche esigenze del cliente, in base al numero degli elementi installati, nonché alla potenza e dell’amperaggio che determina la sezione dei cavi di alimentazione.

Questa speciale tipologia di riscaldatori risulta particolarmente adatta ad operare per tutti gli impieghi aeronautici ed aerospaziali, militari, medicali, oltre che installate su stampi e macchine a ciclo continuo che presentano elevati costi di fermo impianto.

Vantaggi nell’impiego di resistenze a cartuccia con elevata densità:

IMPIEGHI TIPICI:

Questi riscaldatori sono ideati per essere agevolmente installati in tubazionivascheserbatoi in pressione, immersi direttamente a contatto del fluido.

Tra le applicazioni più comuni, troviamo:

  • Riscaldamento acqua calda all’interno di grosse cisterne e/o caldaie cilindriche per impiego industriale e per il riscaldamento di radiatori di acqua calda in centrali termiche in ambito edile, sia per uso civile che commerciale (a circuito aperto o chiuso)
  • Riscaldamento di fluidi liquidi di processo industriale all’interno di cisterne.
  • Cisterne di stoccaggio fluidi in temperatura di sostanze petrolchimiche, chimiche e farmaceutiche
  • Macchine ed impianti di lavaggio tessile, metalli
  • Caldaie industriali e forni di trattamento termico di alimenti, centrali termiche di produzione vapore acqueo per produzione di energia elettrica, produzione materie plastiche, cantieristica navale e industria aerospaziale
  • Impianti di trattamento acqua e separazione sostanze reflue

PRODOTTO DI QUALITA’ CERTIFICATA

L’intero ciclo produttivo delle resistenze a cartuccia su flangia è sottoposto ai più rigidi controlli dimensionali ed a prove elettriche in accordo alle normative del nostro Sistema di Qualità Aziendale certificato ISO 9001:2015 ed in piena rispondenza  ai requisiti delle norme vigenti CEI/EN (Normative EN 60335-1 CE ed, ove richiesto, PED2014/68/CE).



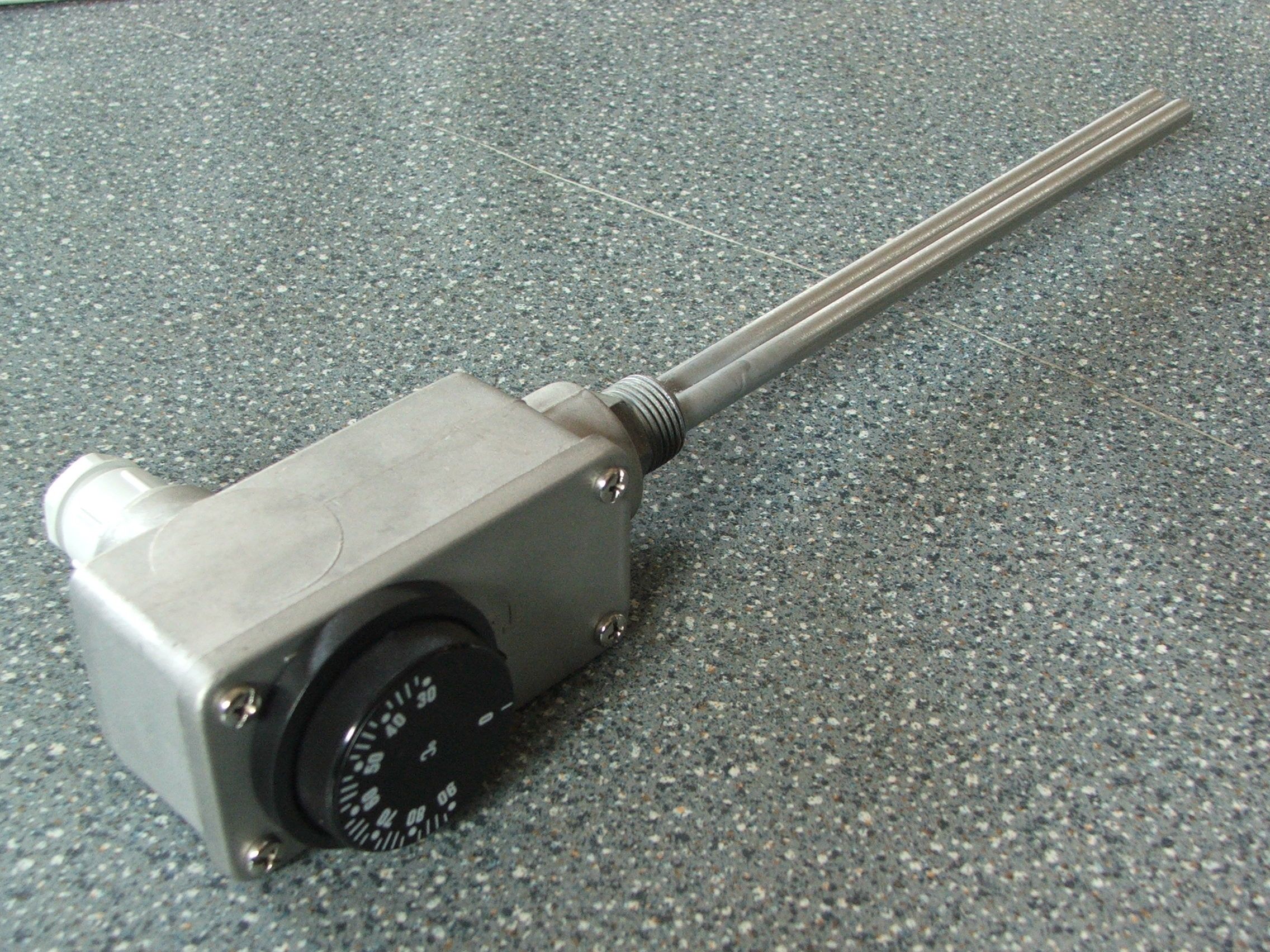

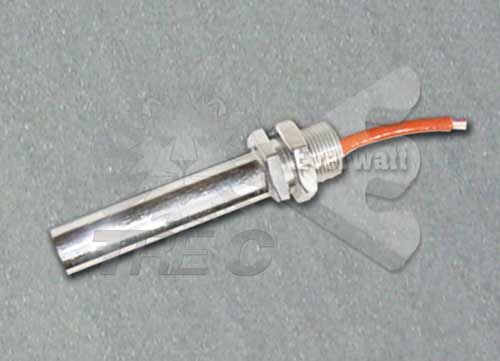

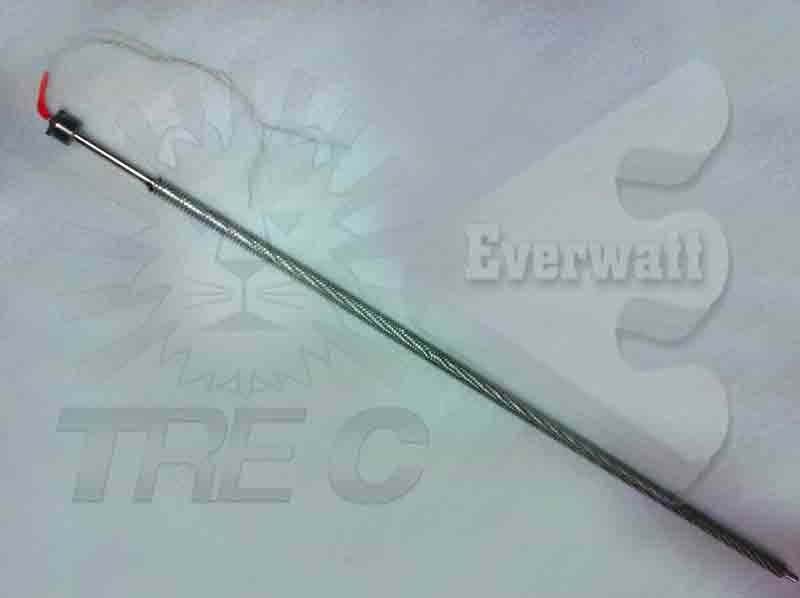

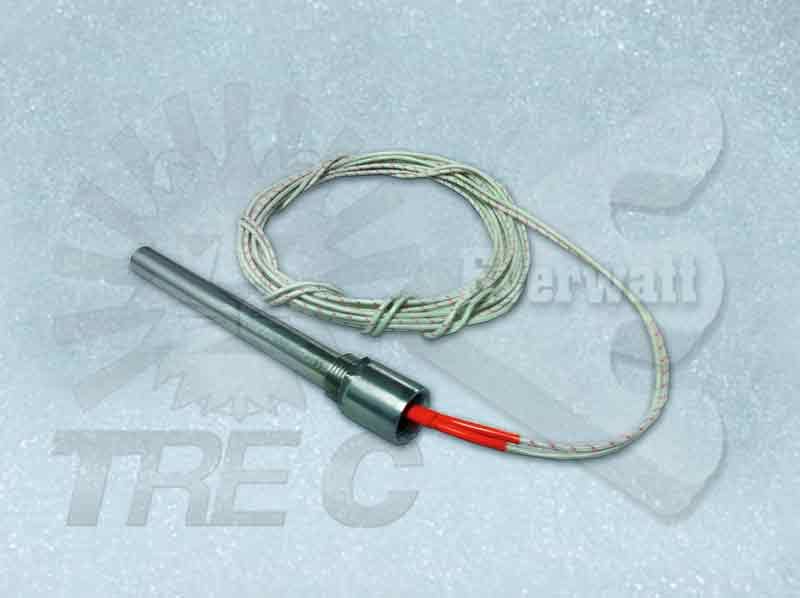

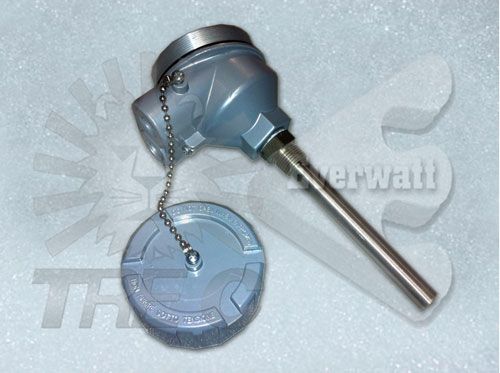

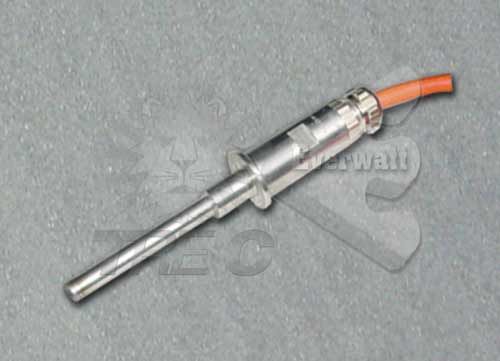

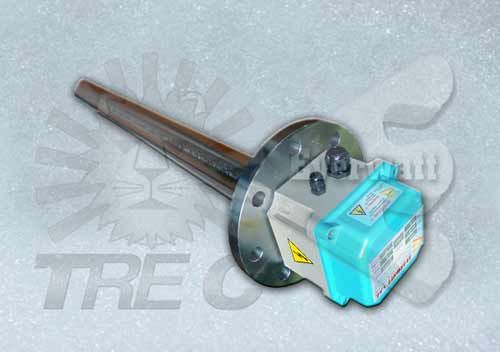

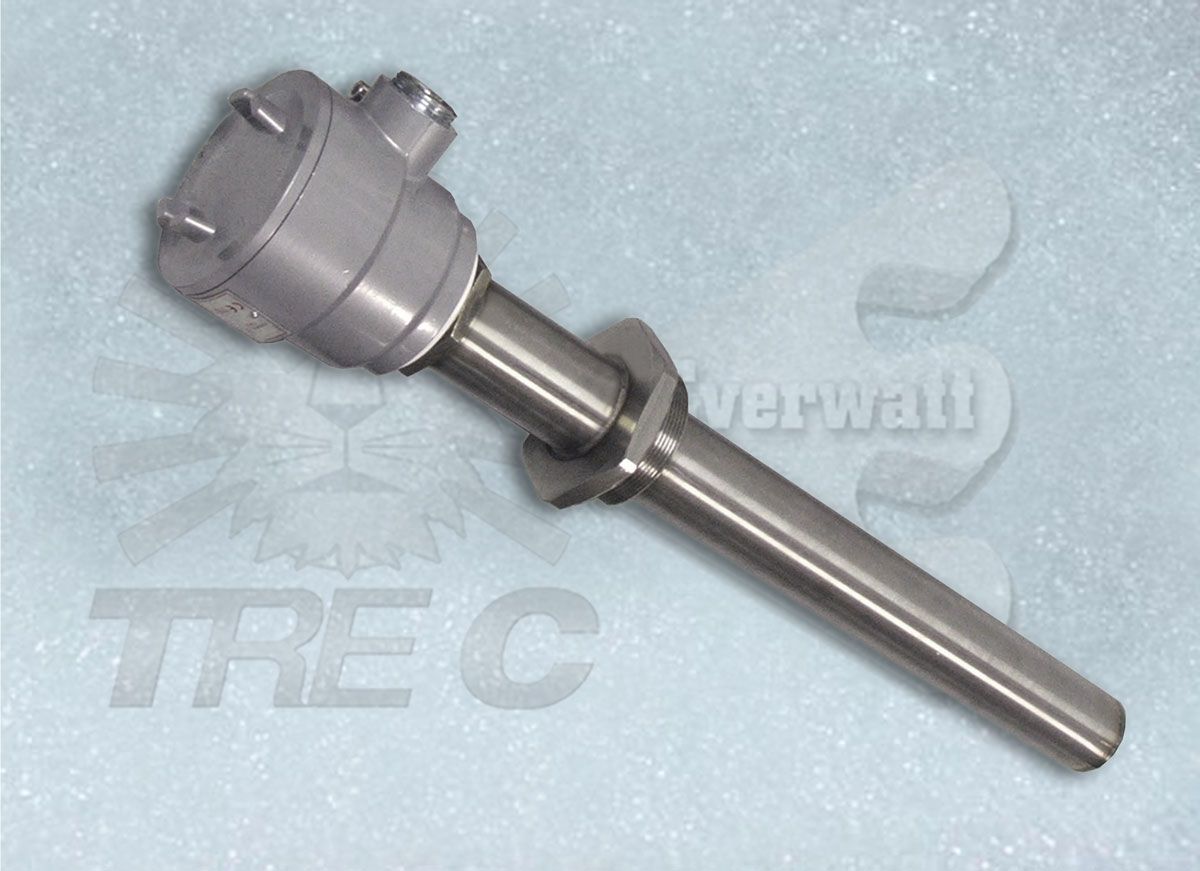

ALCUNI ESEMPI:


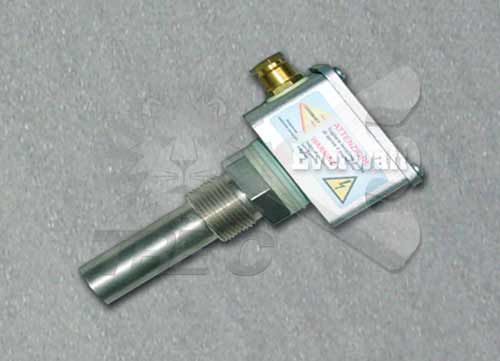

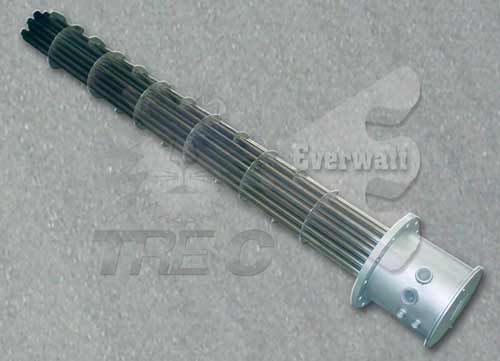

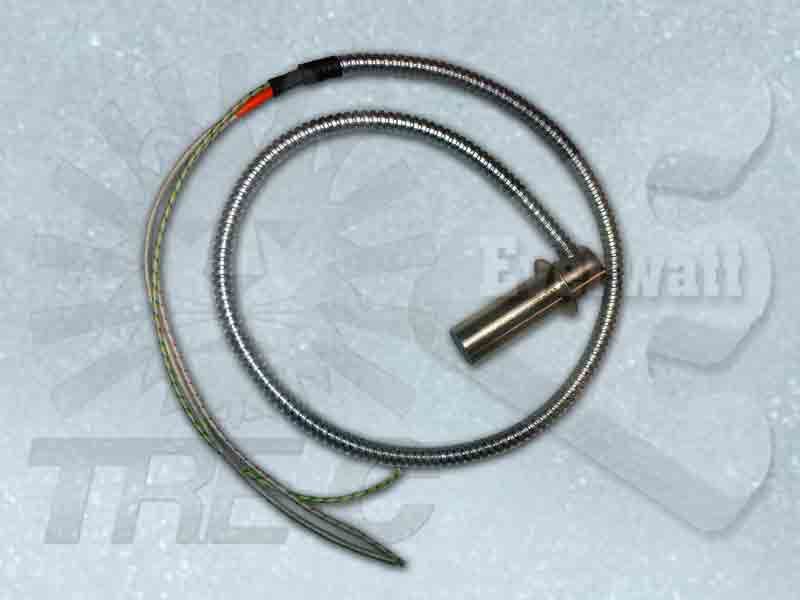

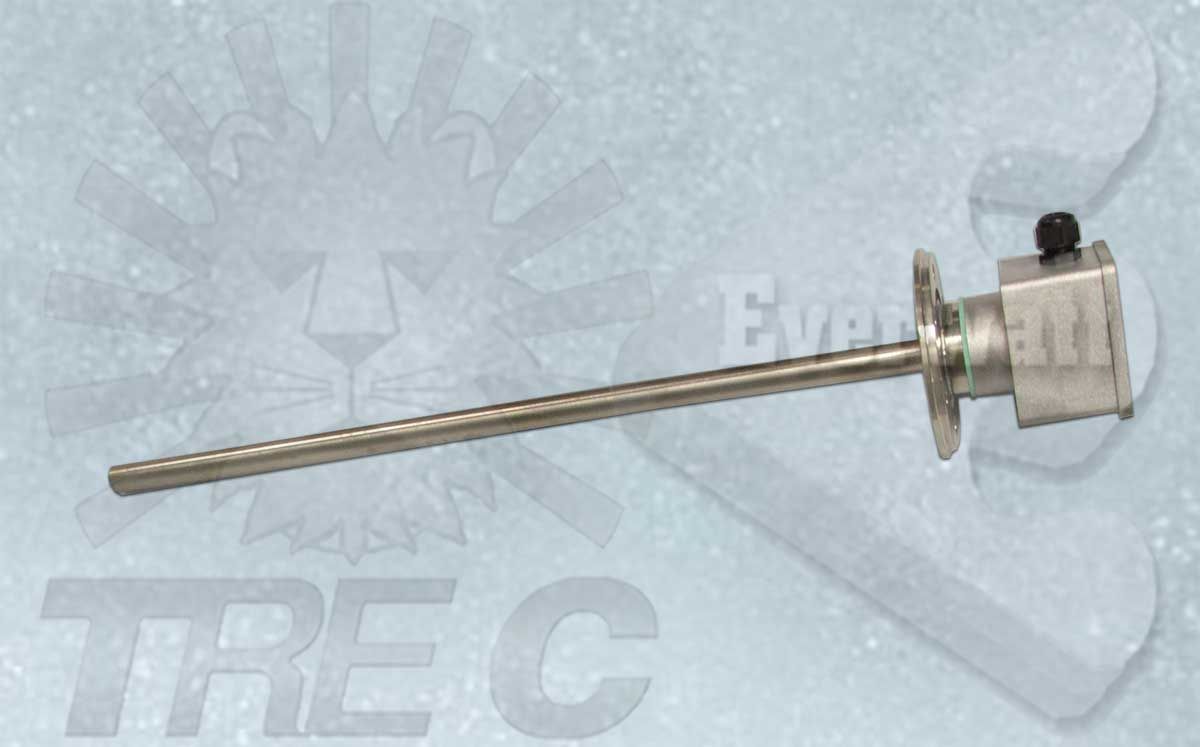

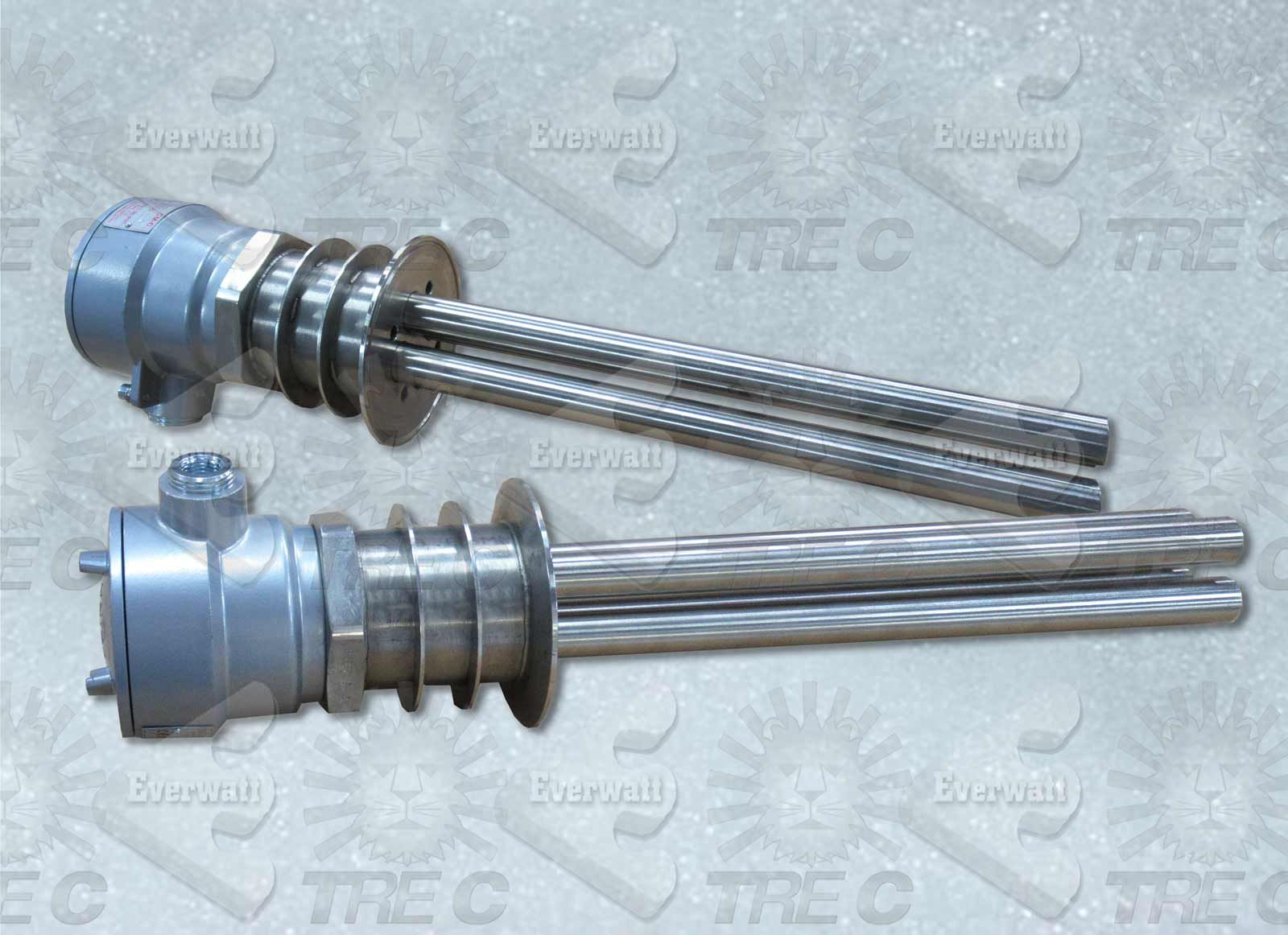

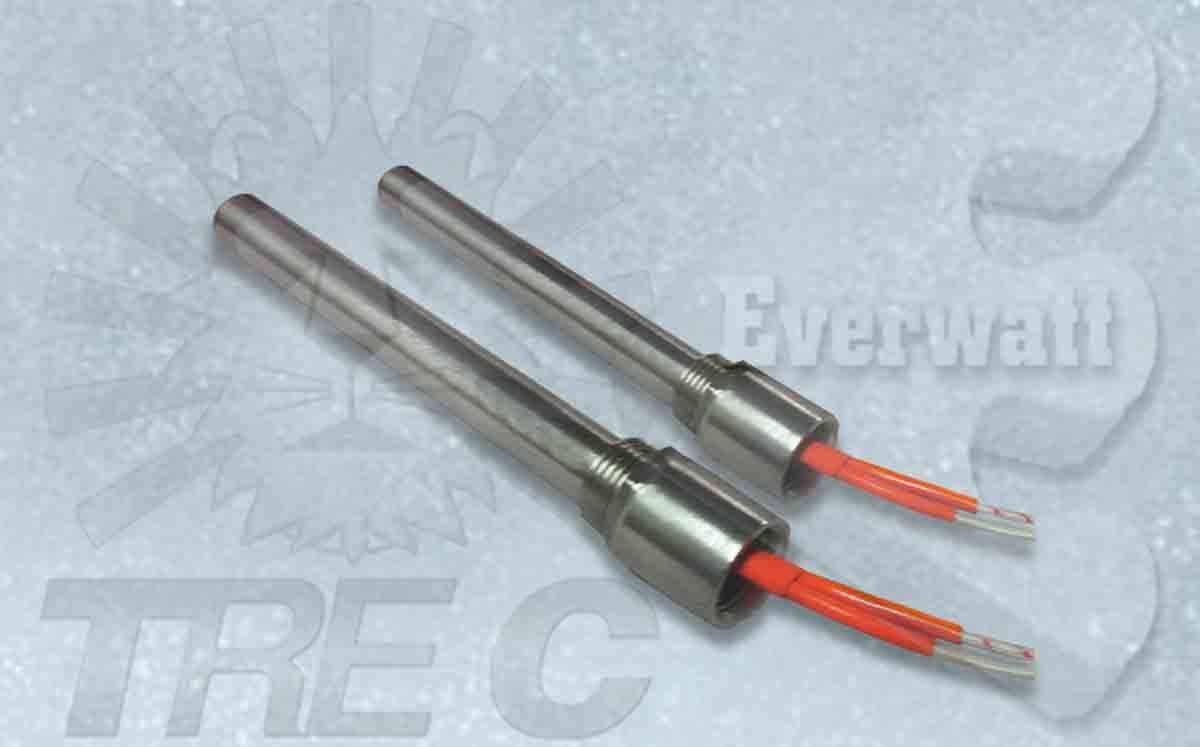

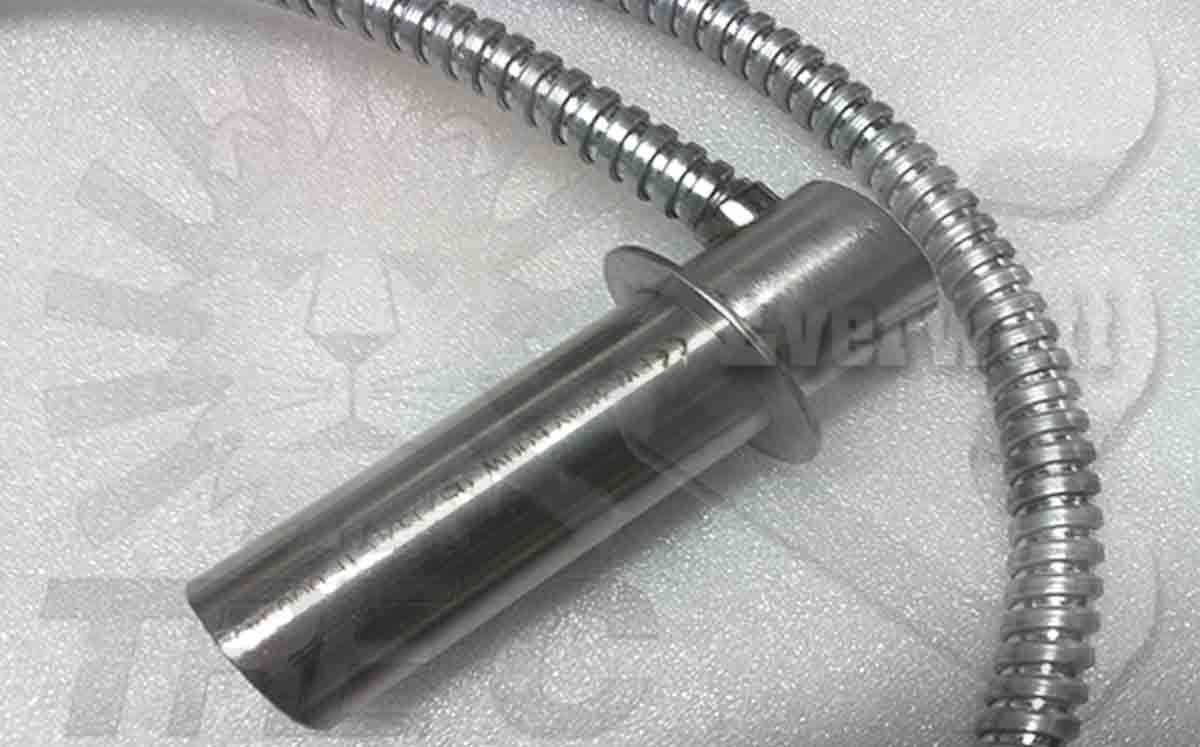

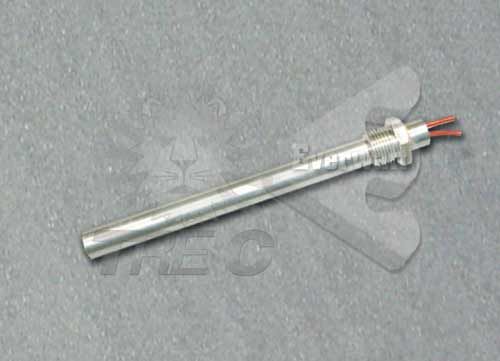

Richiedi preventivo
