BATTERIE ELETTRICHE di RISCALDAMENTO ARIA per CONDOTTI CILINDRICI

CARATTERISTICHE GENERALI

All’interno della vasta gamma di riscaldatori elettrici per aria (ad elementi alettati e non alettati), per applicazione non pericolosa, vi sono anche le batterie elettriche di riscaldamento per condotti cilindrici, indicate per essere impiegate ogniqualvolta vi sia la necessità di canalizzare flussi d’aria a temperatura controllata all’interno di condotti cilindrici. Il loro design ed il relativo dimensionamento vengono accuratamente progettati dal nostro ufficio tecnico affinché possano essere agevolmente inserite in canali di ventilazione e/o condotti di areazione a forma cilindrica.

A bordo sono normalmente installati elementi riscaldanti tubolari lisci (non alettati) oppure elementi riscaldanti alettati.

IMPIEGO

Le batterie elettriche per condotti cilindrici sono comunemente realizzate con testata dei collegamenti standard in esecuzione IP44.

Tra le applicazioni più comuni, troviamo:

Smaltimento fumi e gas
Riscaldamento e condizionamento aria all’interno di condotti di areazione cilindirici

PRODOTTO DI QUALITA’ CERTIFICATA

L’intero ciclo produttivo delle batterie elettriche di riscaldamento aria per condotti cilindrici è sottoposto ai più rigidi controlli dimensionali ed a prove elettriche in accordo alle normative del nostro Sistema di Qualità Aziendale certificato ISO 9001:2015 ed in piena rispondenza ai requisiti delle norme vigenti CEI/EN.

Questa tipologia di prodotti viene accuratamente sottoposta a prove di resistenza di isolamento, di rigidità dielettrica, del valore ohmico e della corrente di fuga.

PRINCIPALI CARATTERISTICHE TECNICHE

Unità di riscaldamento aria – Classe I
Testata dei collegamenti elettrici in Acciaio al Carbonio verniciato – Indice di protezione: IP44
Condotto cilindrico in Fe/Zn (su richiesta, è disponibile anche in Acciaio Inox)
Pressacavi / Uscite di alimentazione dei contatti elettrici
Termostato di sicurezza incorporato con cut-out a 85°C (su richiesta può essere fornito in dotazione anche nella versione con cut-out a 110°C
n. 1 o 2 stadi di potenza in funzione dei modelli standard proposti (vedi catalogo) in versione Monofase oppure Trifase
Elementi riscaldanti con tensione ~230V (batteria composta di un numero variabile di elementi – in numero da 1 a 6 – con tubo in Acciaio Inox AISI-321 o AISI-304L di Ø 6,4 mm per la versione Monofase e tubo Ø 8 mm per la versione 3-Phase.

DATI UTILI x PROGETTAZIONE (vedi schemi sotto indicati)

VERSIONE MONOFASE (~230V / 1-Phase)

VERSIONE TRI-FASE (~400V / 3-Phase Stella oppure 3~230V Collegamento a Triangolo)

Dati tecnici generali

Cassonetto a struttura cilindrica costruibile su misura in diametro variabile da Ø 125-630 mm in Acciaio Zincato (FeZn) o in Acciaio Inox

Tensione di alimentazione: V 230-400, con collegamento Monofase o Trifase
Termostato limitatore di temperatura o termostato di regolazione
Custodia dei collegamenti in Acciaio Zincato o in Acciaio Inox
A richiesta, flussostato a corredo

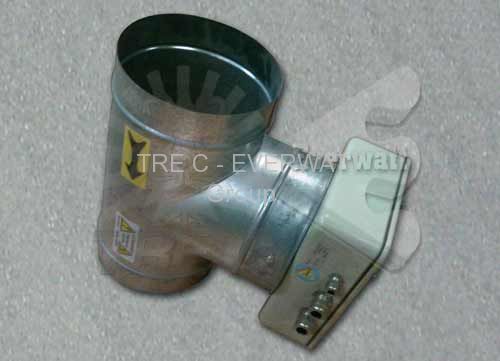

ALCUNI ESEMPI:
