Batterie di Riscaldamento Aria e Quadri di controllo


BATTERIE ELETTRICHE DI RISCALDAMENTO ARIA e QUADRI ELETTRICI DI CONTROLLO (area sicura)

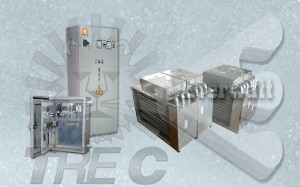

BATTERIE ELETTRICHE DI RISCALDAMENTO ARIA (area sicura)control-cabinets-for-duct-heaters

CARATTERISTICHE GENERALI:

Le batterie elettriche corazzate per riscaldamento aria (ad elementi alettati e non alettati) in categoria standard per area sicura, per applicazione non pericolosa, sono indicate per essere impiegate in infinite applicazioni e processi industriali per creare flussi d’aria o di gas a temperatura controllata.

Il loro design ed il relativo dimensionamento vengono accuratamente progettati dal nostro ufficio tecnico affinché possano essere agevolmente inserite in canali di ventilazione, condotti di areazione, forni o autoclavi.

Il loro specchio d’aria (c.d. luce netta), che può essere realizzato “a tenuta” oppure “non a tenuta d’aria”, viene direttamente attraversato da un flusso di aria o gas di processo.

A bordo possono essere installati sia elementi riscaldanti alettati o, in alternativa, elementi riscaldanti tubolari lisci non alettati (laddove il fluido da riscaldare contiene particelle in sospensione).

IMPIEGO

Le batterie elettriche di riscaldamento aria a testata standard (IP41 o IP55) per applicazioni in area sicura (atmosfera non pericolosa) sono idonee ad essere installate in tutti i casi di trattamento dell’aria, sia ferma che ventilata.

Tra le applicazioni più comuni, troviamo:

PRODOTTO DI QUALITA’ CERTIFICATA

L’intero ciclo produttivo delle batterie elettriche corazzate riscaldanti ad elementi riscaldanti lisci o alettate è sottoposto ai più rigidi controlli dimensionali ed a prove elettriche in accordo alle normative del nostro Sistema di Qualità Aziendale certificato  ISO 9001:2015 ed in piena rispondenza  ai requisiti delle norme vigenti CEI/EN.

Tra le principali prove di collaudo elettriche su indicate, questa tipologia di prodotti viene accuratamente sottoposta a prove di resistenza di isolamento, di rigidità dielettrica, del valore ohmico e della corrente di fuga.

DATI TECNICI

Questa tipologia di riscaldatori elettrici per aria sono normalmente costruiti con date potenze specifiche (W/cm²) a seconda che siano destinati a riscaldamento aria statica o ventilata.

In presenza di elevata circolazione del flusso d’aria, si possono raggiungere potenze specifiche superiori, comprese tra 3 e 7 W/cm².

Nella progettazione di questa tipologia di prodotti, il nostro ufficio tecnico si avvale di programmi informatici all’avanguardia per stabilirne il dimensionamento e di calcolatori termodinamici delle prestazioni, in modo da ottimizzarne le prestazioni, tenuto conto delle condizioni di esercizio della batteria elettrica stessa.

Grazie alla esperienza costruttiva accumulata in 50 anni di presenza sul mercato nazionale ed internazionale, in tutti i principali settori industriali dell’economia mondiale, il nostro ufficio tecnico e commerciale fornisce sempre le migliori soluzioni tecniche e di design, oltre ai materiali più idonei all’applicazione specifica del cliente.

Già in sede di offerta,  ci distinguiamo, rispetto alla concorrenza nazionale e internazionale, nel fornire tutti i dettagli tecnici ed i risultati del calcolo termodinamico, che mostra il corretto dimensionamento della batteria.

DATI UTILI x PROGETTAZIONE

La realizzazione di una batteria elettrica corazzata per riscaldamento aria, sia che questa sia composta da elementi riscaldanti alettati o lisci, richiede la conoscenza di alcuni dati tecnici essenziali per la sua progettazione:

TIPOLOGIA DI ESECUZIONE

Le batterie elettriche corazzate possono essere realizzate di due tipologie:

In entrambi i casi, gli elementi riscaldanti installati a bordo sono montati mediante boccole filettate, tali da agevolarne la manutenzione o l’eventuale operazione di sostituzione di parte degli elementi danneggiati.

Lo sportello inferiore rivettato è facilmente removibile e garantisce un’agevole estrazione degli elementi.

Ogni riscaldatore è dotato di una sicurezza (ove richiesto dal cliente) che limita la temperatura di guaina in caso di eventuale surriscaldamento della temperatura superficiale degli elementi riscaldanti, atta a prevenire danni al riscaldatore o all’impianto sul quale viene installato. In funzione del tipo di processo richiesto, il nostro ufficio tecnico suggerisce l’adozione del dispositivo di termocontrollo più indicato (termostato di controllo, termostato di sicurezza, termocoppia J o K oppure termoresistenza PT100).

Su richiesta è possibile realizzare anche i convogliatori di collegamento fra il canale dell’aria e le sezioni e di ingresso e di uscita della batteria.

BATTERIE ELETTRICHE CORAZZATE STANDARD A CATALOGO

In presenza di applicazioni senza esigenze di riscaldamento particolarmente complesse, laddove si richiede ridotti termini di consegna, disponiamo di un magazzino di elementi alettati e lisci a catalogo di tipologia standard di varia potenza, materiale guaina e piega (dritta, ad U o a M), sia per riscaldamento di aria statica o in movimento idonei ad essere installati a bordo di strutture metalliche in Acciaio al Carbonio o Acciaio Inox per finitura IP41 o IP55 per consegna breve.

CARATTERISTICHE GENERALI

Le batterie elettriche corazzate sono idonee ad essere agevolmente installate all’interno di canali di ventilazione e impianti di condizionamento per il riscaldamento diretto del flusso d’aria a convezione naturale o forzata. I nostri standard di produzione e finitura di questi prodotti eccellono sia in termini di materiali di prima qualità che selezioniamo accuratamente all’interno del nostro ciclo produttivo, sia in termini di affidabilità e rapporto qualità-prezzo.

In 50 anni di produzione, il nostro brand aziendale si è ricavato un prestigioso spazio nella produzione di unità di riscaldamento elettrico e batterie elettriche destinate ad essere installate su macchine ed impianti di trattamento aria di produzione dei nomi più rinomati sul panorama mondiale dei produttori di impianti HVAC e UTA.

QUADRI ELETTRICI DI CONTROLLO per BATTERIE DI RISCALDAMENTO ARIA (area sicura)

Su specifica del cliente e dei requisiti dell’impianto a bordo del quale verrà installato il riscaldatore elettrico di nostra produzione (scambiatore di calore elettrico), realizziamo quadri elettrici di controllo con svariate funzioni per il controllo dei nostri riscaldatori. Questi quadri sono adatti ad essere installati sia Indoor che Outdoor; apparecchiature complete in ogni dettaglio e caratteristica tecnica, sia  in termini di controllo della potenza  che di controllo del processo.

L’ampia esperienza maturata nel settore del riscaldamento elettrico ci ha permesso di progettare, creare ed ottimizzare efficaci soluzioni di controllo del processo in vari settori di applicazione per installazione in area sicura in diverse nazioni anche extraUe, fornendo ai nostri clienti anche il servizio di commissioning attraverso nostro personale altamente specializzato.

A seguire, indichiamo alcune tra le più importanti funzionalità che possiamo fornire a bordo dei nostri quadri elettrici:

ALCUNI ESEMPI:


Richiedi preventivo
